湖北省某食品公司生产车间结构安全性检测

  一、建筑物概况

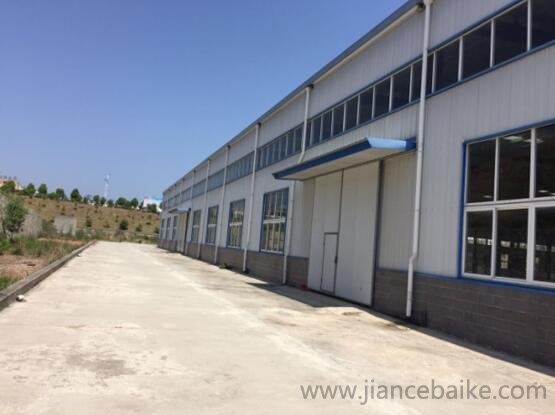

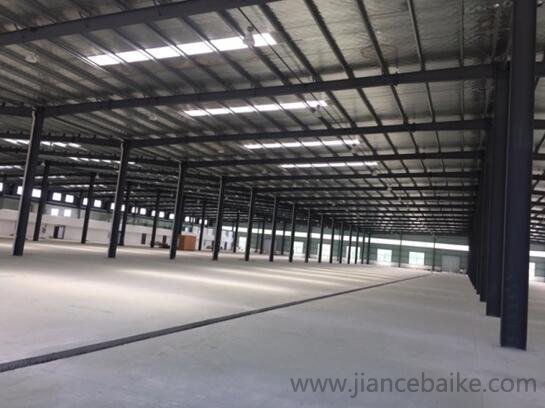

  受检房屋位于湖北省,为1幢单层钢结构门式刚架结构车间,建造于2014年左右。该车间长约为127.50m,宽约为96.00m,房屋高度约为8.45m,总建筑面积约为12240.00m²。该车间设计单位为十堰某建筑设计研究院,结构设计图纸编号:J2013-5-T10。

湖北省十堰市某食品公司生产车间结构安全性检测

  二、检测目的、范围和内容

  为了解房屋目前的整体安全性,特委托我司对受检房屋进行安全性检测,检测内容如下:

  (1)房屋使用情况调查

  通过对现场的实地考察及向委托方了解、调查建筑的使用功能及使用情况,了解是否有结构改变以及用途变更等情况。

湖北省十堰市某食品公司生产车间结构安全性检测

  (2)房屋建筑及结构情况调查

  现场采用DISTO TM A8激光测距仪、5M钢卷尺、PS200钢筋探测仪和0-200mm游标卡尺等对房屋的轴线尺寸、墙体的分布、门窗位置及尺寸等建筑布置情况进行测绘,并对梁柱构件位置、截面尺寸等结构概况进行复核。

  (3)房屋倾斜和不均匀沉降检测

  使用TCR1202+R400型全站仪对房屋四角可测棱线进行倾斜测量,检测整体倾斜值是否满足规范要求。采用WILD NA2型水准仪对房屋不均匀情况进行测量,检测房屋地基基础相对不均匀沉降是否满足规范要求。

  (4)房屋完损状况检测

  采用文字、图纸、照片或录像等方法,记录房屋结构、装修、设备、非结构构件和建筑附属物的损坏部位、范围和程度。

  (5)房屋主体结构材料强度检测

  采用里氏硬度仪对受检房屋梁柱进行抽样检测,以确定房屋梁柱材料强度。

  三、检测及分析结果

  1.建筑的使用情况

  经现场调查,受检房屋目前处于空置状态。根据委托方的介绍,房屋设计使用功能为生产车间,房屋在建成后未曾发生火灾、结构大修等情况。

  2.房屋建筑结构检测

  现场对房屋建筑结构进行实测,主要包括轴网尺寸、结构布置、结构构件截面尺寸等。

  (1)主要轴线尺寸的检测

  现场采用DISTO TM A8激光测距仪和5M钢卷尺对主要轴线间距进行抽检。

  检测结果表明,所抽检的主要轴线间距与设计图纸要求基本相符,房屋轴线尺寸基本满足设计要求。

  (2)结构布置情况的检测

  现场对受检房屋梁、柱的布置等进行检测。结果表明,结构布置情况与设计基本符合。

  (3)主要结构构件截面尺寸的检测

  现场对受检房屋梁、柱的截面尺寸进行抽检复核。

  检测结果表明,所抽检的结构构件几何尺寸与设计图纸基本相符。

  3.房屋变形检测

  3.1房屋倾斜检测

  现场采用TCR1202+R400型全站仪对房屋整体倾斜进行检测,采用投点法测量房屋顶部相对于底部的偏移值。

  测量结果表明,东西向最大倾斜率为1.52‰,南北向最大倾斜率为3.74‰,所测测点的倾斜率均小于《建筑地基基础设计规范》(GB50007-2011)中规定的房屋整体倾斜4‰的限值(倾斜测量包含施工误差)。

  3.2钢柱垂直度检测

  采用TCR1202+R400型全站仪对车间门架柱的垂直度进行了检测。测量结果表明,钢柱垂直度基本满足《工业建筑可靠性鉴定标准》(GB50144-2008)的相关规定要求。

  3.3房屋不均匀沉降检测

  根据实际情况,采用WILD NA2型水准仪对房屋不均匀沉降状况进行检测,取房屋设计处于同一平面的窗台进行布点。

  测量结果表明,受检房屋相对倾斜率最大为2.57‰,小于《建筑地基基础设计规范》(GB50007-2011)中规定的3‰的限值(沉降测量包含施工误差)。

  4.房屋完损状况检测

  为明确受检房屋完损状况,现场对受检房屋建筑结构、结构构件及钢结构连接节点进行了完损检测。经检测房屋的主体结构整体性良好,各结构构件及连接节点基本完好,但局部屋面存在渗水现象,局部外墙存在面砖脱落、拉条未收紧情况,局部围护墙体内墙粉刷层脱落,少量钢柱底部及节点板处存在轻微锈蚀情况。

  5.房屋钢结构材料强度检测

  由于现场条件限制,本次未对受检房屋钢立柱及主梁的强度进行现场抽样检测。经查阅十堰某检测公司出具的的建筑钢材力学性能检验报告,该报告显示:受检房屋主要承重结构钢柱、钢梁的钢材牌号为Q345,抗风柱的钢材牌号为Q235,均满足原设计要求。

  四、结构安全性分析

  受检房屋为1幢单层钢结构门式刚架结构车间,建造于2014年左右。该车间长约为127.50m,宽约为96.00m,房屋高度约为8.45m,总建筑面积约为12240.00m²。该房屋跨度主要为24.00m,柱距主要为7.50m。房屋基础采用柱下独立基础,地基曾经过强夯处理。

  经现场检查,受检房屋目前处于空置状态,房屋在建成后未曾发生火灾、结构大修等情况。受检房屋所抽检的主要轴线间距、构件尺寸均与设计图纸要求基本相符,房屋结构布置情况与设计基本符合。房屋整体倾斜及不均匀沉降均满足规范要求,钢立柱垂直度满足规范要求。受检房屋主要承重结构钢柱、钢梁的钢材牌号为Q345,抗风柱的钢材牌号为Q235,均满足原设计要求。经现场检测,房屋的主体结构整体性良好,各结构构件及连接节点基本完好,但局部屋面存在渗水现象,局部外墙存在面砖脱落、拉条未收紧情况,局部围护墙体内墙粉刷层脱落,少量钢柱底部及节点板处存在轻微锈蚀情况。

  房屋未见明显的倾斜及不沉降现象,也未见墙体开裂、主体结构构件变形及其他损伤,因此可认定房屋基础承载力可以满足使用要求。

  房屋建成以后,未发生未曾发生火灾、结构改造等情况,房屋结构布置、材料强度均基本满足设计要求,房屋各结构构件及连接节点均基本完好。在不改变房屋设计使用功能的前提下,可认定房屋上部结构承载能力满足要求。

  房屋目前存在的损伤不影响主体结构安全,但对结构的耐久性及美观有一定影响,需采取相应措施进行处理。

  综上所述,在不改变房屋设计使用功能的前提下,可认为房屋基础及主体结构安全性满足要求。

  五、检测结论及建议

  1.检测结论

  (1)受检房屋位于湖北省十堰市红岩路,为1幢单层钢结构门式刚架结构车间,建造于2014年左右,总建筑面积约为12240.00m²。

  (2)经现场调查,受检房屋目前处于空置状态。根据委托方的介绍,房屋设计使用功能为生产车间,房屋在建成后未曾发生火灾、结构大修等情况。

  (3)经现场检测,受检房屋所抽检的主要轴线间距、构件尺寸均与设计图纸要求基本相符,房屋结构布置情况与设计基本符合。

  (4)经现场检测,房屋整体倾斜及不均匀沉降均满足规范要求,钢立柱垂直度满足规范要求。

  (5)经检测房屋的主体结构整体性良好,各结构构件及连接节点基本完好,但局部屋面存在渗水现象,局部外墙存在面砖脱落、拉条未收紧情况,局部围护墙体内墙粉刷层脱落,少量钢柱底部及节点板处存在轻微锈蚀情况。

  (6)受检房屋主要承重结构钢柱、钢梁的钢材牌号为Q345,抗风柱的钢材牌号为Q235,均满足原设计要求。

  (7)综合检测结果,在不改变房屋设计使用功能的前提下,受检房屋基础及主体结构安全性满足要求。

  2.建议

  (1)针对个别部位围护墙外墙墙砖脱落,建议使用前修复补贴外墙砖;

  (2)针对个别内墙粉刷脱落,建议使用前粉刷修复完好;

  (3)建议将该房屋把南侧9~10轴处大门移至10~11轴处,柱间支撑按图施工;

  (4)针对柱根处锈蚀的情况,建议房屋使用前应进行处理;

  (5)针对屋面渗水处,建议使用前检查修复屋面渗漏水情况;

  (6)建议定期对房屋进行检查维护,发现异常情况及时检测鉴定。
