一、房屋建筑结构概况调查与复核
1.建筑概况
1#、2#和3#受检车间建于2013年左右。该批车间设计单位不详。原始建筑及结构施工图等资料齐全。

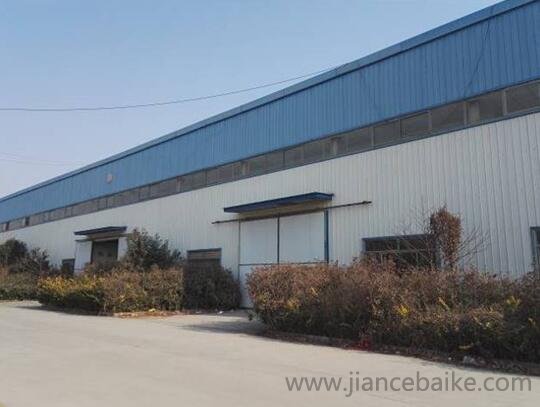

1#、2#和3#车间，车间共有三跨。车间平面均呈矩形，房屋东西向轴线总尺寸均为120.0m，南北向轴线总尺寸均为72.0m，车间层数为地上一层，建筑高度均为9.65m，室内外高差为0.15 m，总建筑面积均为8640m2。
2.结构概况

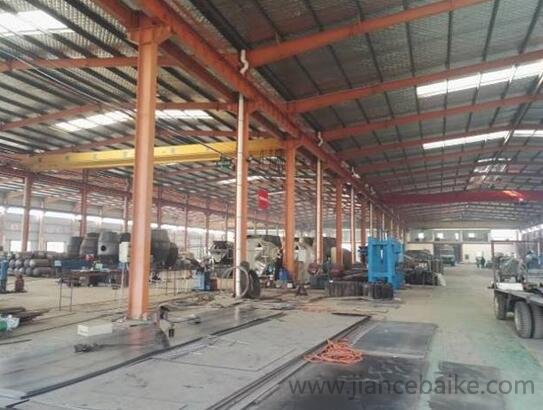

根据委托方提供的相关资料及现场调查，1#、2#和3#车间均为单层门式刚架结构。房屋基础均采用柱下独基，刚架柱、梁均采用Q235钢。
二、检测目的、范围和内容
济宁某公司车间位于山东省济宁市嘉祥县经济开发区，厂区内共3栋车间，该公司在1#、2#和3#车间屋顶分别增设了分布式光伏发电站，为确保钢结构车间能够满足屋顶光伏电站建成后的安全运行及后期正常生产使用要求，委托我司对济宁某公司1#、2#和3#车间进行承载力鉴定。
根据相关规定及业主委托要求，针对受检房屋的特点和实际状况，本次鉴定的主要内容包括：
(1)房屋建筑、结构概况调查及图纸复核;
(2)房屋使用情况调查;
(3)房屋完损情况调查;
(4)主体结构承载力复核验算;
(5)检测鉴定结论及处理建议。
三、房屋建筑、结构图纸复核
1.房屋建筑、结构布置及轴线复核
现场对1#~12#库房的建筑、结构布置进行了调查，结果表明，房屋 结构的布置以及建筑布局等与设计图纸一致。在现场用5m的钢卷尺和手持式激光测距仪对房屋的轴线尺寸进行了抽样测量。由检测结果可以看出，房屋抽样检测位置处的轴线尺寸与原设计要求一致，结构支撑布置与原设计要求一致。结果表明，1#~3#车间檩条间距和檩条尺寸与原设计要求一致。
2.房屋结构构件截面复核
主要结构构件截面尺寸的检测与复核。采用5m的钢卷尺、超声波测厚仪和游标卡尺对房屋主要构件截面尺寸等进行测量，并与原设计图纸进行比较。
按照《钢结构工程施工质量验收规范》(GB50205-2001)，检测结果表明，1#、2#和3#钢结构车间大部分刚架柱、梁截面尺寸与原设计图纸一致，个别刚架柱、梁截面尺寸与原设计图纸不一致。1#、2#和3#车间变截面刚架梁翼缘厚度均与原设计图纸不相符。
四、房屋使用情况调查
经过现场调查，该车间未曾发生使用功能改变、火灾、结构大修等情况。1#、2#、3#车间吊车设计吨位及数量不详。
五、房屋完损检测
为明确受检房屋完损状况，现场对受检房屋建筑结构进行了完损检测。经检测，1#、2#和3#车间主体结构整体性良好，各结构构件完好，无明显结构性损伤。
现场对1#、2#、和3#车间的节点连接处进行检测，钢构件连接处螺栓齐全，无明显缺陷。
六、承载力验算
委托方在该批车间屋顶增设了分布式光伏发电站，增加恒载不大于0.13kN/ m2(该值由委托方提供)。
1#、2#、3#车间不上人屋面实际做法为：1、上板0.6厚820型压型钢板;2、100厚玻璃棉; 3、1.0mm涂塑钢丝网格。
地震信息：设防烈度为6度(0.05g)，设计地震分组为第1组;场地类别为III类。活载，0.35 kN/ m2(计算刚架)，0.5 kN/ m2(计算檩条)。基本风压：0.4kN/ m2，地面粗糙度为B类，基本雪压：0.35kN/ m2。
结合现场实测数据，根据实际吊车布置情况，考虑构件实际尺寸，对该批厂房进行承载力鉴定。采用中国建筑科学研究院编制的PKPM V2.2 STS模块对最不利刚架进行验算分析，验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1#车间M轴下柱平面外稳定应力比不满足计算要求;2#车间主体结构满足计算要求; 3#车间E轴、I轴、M轴下柱平面外稳定应力比不满足计算要求，M轴下柱承载力不满足计算要求; 1#、2#、3#车间檩条承载力均满足计算要求。
七、检测结论和建议
1.检测结论
本次受检车间均为单层门式刚架结构。通过对该车间的现场检测及计算分析，得出以下几点结论：
(1)检测结果表明，房屋的主要承重构件的布置以及建筑布局等与设计图纸相符，房屋抽样检测位置处的轴线尺寸与原设计要求一致。1#~3#车间檩条间距和檩条尺寸与原设计要求一致。结构支撑布置与原设计要求一致。
(2)检测结果表明，1#、2#和3#钢结构车间大部分刚架柱、梁截面尺寸与原设计图纸一致，个别刚架柱、梁截面尺寸与原设计图纸不一致。1#、2#和3#车间变截面刚架梁翼缘厚度与原设计图纸不相符。
(3)经过现场调查，受检1#、2#、和3#车间均未曾发生使用功能改变、火灾、结构大修等情况。1#、2#、3#车间吊车原设计吨位及数量不详。
(4)经过现场调查，刚架连接处螺栓齐全，无明显损伤。
(5)经检测各车间的主体结构整体性均良好，各结构构件完好。
(6)验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1#车间M轴下柱平面外稳定应力比不满足计算要求;2#车间主体结构满足计算要求;3#车间E轴、I轴、M轴下柱平面外稳定应力比不满足计算要求，M轴下柱承载力不满足计算要求; 1#、2#、3#车间檩条承载力均满足计算要求。
2.建议
(1)对1#车间M轴下柱及3#车间E轴、I轴、M轴下柱进行面外增设系杆来进行结构增强，对3#车间M轴下柱增大截面来进行结构增强。
(2)在后续使用中，未经专业机构检测鉴定，屋面新增恒荷载不得大于0.13kN/ m2。
(3)建议定期对房屋进行检查维护，发现异常情况及时检测鉴定。
(4)如遇下雪等恶劣天气，应及时对车间屋面进行清理。
