一、房屋建筑结构概况调查
1.建筑概况
本次受检厂房建于2007年左右。该厂房设计单位为天津某建筑设计有限公司。原始建筑及结构施工图等资料齐全。

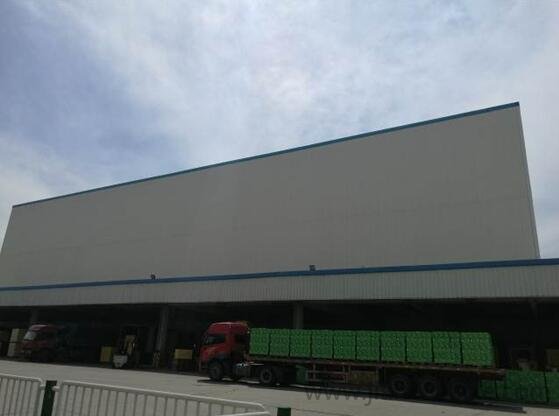

成品周转间平面呈矩形，房屋东西向轴线总尺寸为109.0m，南北向轴线总尺寸为100.0m，厂房层数为一层，建筑总高度约29.7m，总建筑面积约为12830m2。该厂房一直作为成品周转车间使用。
2. 结构概况

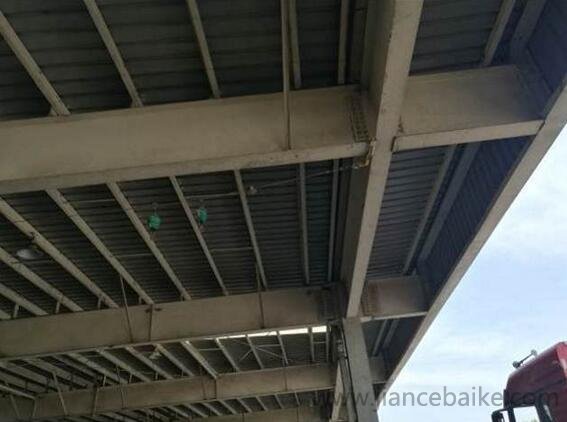

根据委托方提供的相关资料及现场调查，成品周转间为单层门式刚架结构。房屋基础均采用柱下独基，刚架柱、梁均采用Q235B钢。
二、鉴定目的、范围和内容
天津某饮品公司厂房位于天津市经济技术开发区，共有饮品车间、矿水车间及成品周转间三栋厂房，受检车间层数均为地上一层，结构形式均为单层门式刚架结构。在成品周转间屋顶增设分布式光伏发电站，为确保成品周转车间钢结构能够满足屋顶光伏电站建成后的安全运行及后期正常生产使用要求，特委托我司对成品周转间进行承载力复核鉴定。
根据相关规定及业主委托要求，针对受检房屋的特点和实际状况，本次鉴定的主要内容包括：
(1)房屋建筑、结构概况调查及图纸复核;
(2)房屋使用情况调查;
(3)房屋完损情况调查;
(4)结构承载力复核验算;
(5)鉴定结论及处理建议。
三、房屋建筑、结构图纸复核
1.房屋建筑、结构布置及轴线复核
现场对成品周转间的建筑、结构布置进行了调查，结果表明，房屋的主要承重构件的布置以及建筑布局等与设计图纸基本相符。在现场用5m的钢卷尺和手持式激光测距仪对房屋的轴线尺寸进行了抽样测量。检测结构表明，房屋抽样检测位置处的轴线尺寸与原设计要求一致。
2.房屋结构构件截面复核
主要结构构件截面尺寸的检测与复核。采用5m的钢卷尺和游标卡尺对房屋刚架柱截面尺寸等进行测量。
检测结果表明，成品周转间刚架柱构件截面尺寸与原设计相符。
四、房屋使用情况调查
经过现场调查，该厂房未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
五、房屋完损检测
为明确受检房屋完损状况，现场对受检房屋建筑结构进行了完损检测。经检测，成品周转间主体结构整体性良好，各结构构件完好，无明显结构性损伤。现场对成品周转间的节点连接处进行检测，钢构件连接处螺栓齐全，焊缝外观饱满，无明显缺陷。
六、承载力验算
业主拟在该厂房屋顶增设分布式光伏发电站，增加恒载不大于0.13kN/ m2(该值由委托方提供)。根据原设计图纸，屋面做法及恒载计算如下：
成品周转间屋面设计做法为：1、0.60厚镀锌钢板;2、100厚16K超细玻璃棉毡保温。
荷载取值：恒载0.13(新加)+0.15(原结构自重)=0.28 kN/m2(验算檩条)
恒载0.13(新加)+0.25(原结构自重)=0.38kN/ m2(验算刚架)
活载：0.5 kN/ m2(验算檩条);0.3 kN/ m2(验算刚架)
基本风压：0.55kN/ m2，地面粗糙度为B类
基本雪压：0.35kN/ m2
地震信息：设防烈度为7度(0.15g)，设计地震分组为第1组;场地类别为III类。
由于受现场条件限制，屋面构件无法抽样复核，且与业主及委托方沟通，本报告仅结合现场实测数据，钢材牌号按原设计值，对原设计图纸进行承载力复核。采用中国建筑科学研究院编制的PKPM V2.2 STS模块对最不利刚架进行验算分析，验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1/14~1轴、11~12轴及雨棚区域檩条的承载力不满足计算要求，成品周转间其余区域原刚架及檩条承载力均满足计算要求。
七、鉴定结论和建议
1.鉴定结论
本次受检厂房均为单层门式刚架结构。通过对该厂房的现场检测及计算分析，得出以下几点结论：
(1)检测结果表明，成品周转间主要承重结构的布置均与原设计图纸相符，轴线尺寸及柱截面尺寸等与原设计一致。
(2)经过现场调查，成品周转间均未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
(3)经过现场调查，刚架连接处螺栓齐全，焊缝外观饱满，无明显损伤。各厂房的主体结构整体性均良好，各结构构件完好。
(4)验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1/14~1轴、11~12轴及雨棚区域檩条的承载力不满足计算要求，成品周转间其余区域原刚架主体结构及檩条承载力均满足计算要求。
2.建议
(1)在后续使用中，未经专业机构复核鉴定，屋面新增恒荷载不得大于0.13kN/ m2。
(2)对于1/14~1轴、11~12轴及雨棚区域，需对檩条进行加固后才能增设光伏板。
(3)建议定期对房屋进行检查维护，发现异常情况及时检测鉴定。
(4)如遇下雪等恶劣天气，应及时对厂房屋面进行清理。
八、主要技术依据
(1)《建筑结构检测技术标准》(GB/T 50344-2004);
(2)《建筑结构荷载规范》(GB50009-2012);
(3)《钢结构设计规范》(GB50017-2003);
(4)《门式刚架轻钢结构技术规程》(CECS102:2002);
(5)《钢结构工程施工质量验收规范》(GB50205-2001);
(6)委托单位提供，房屋结构设计图纸等资料。
