一、检测目的、范围和内容

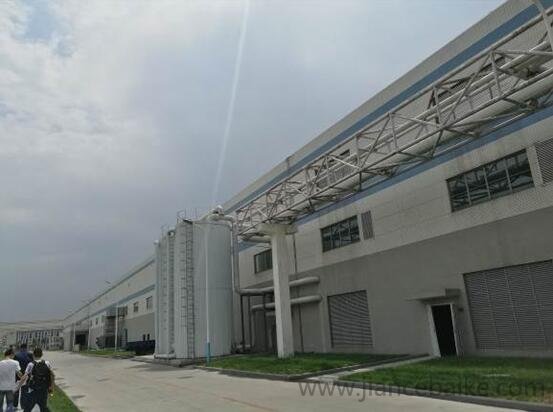

廊坊某食品公司钢结构厂房包括1#饮品车间及3#矿物质水生产车间，受检车间层数均为地上一层，结构形式均为单层门式刚架结构。位于河北省廊坊市，拟在1#饮品车间及3#矿物质水生产车间屋顶增设分布式光伏发电站，为确保钢结构车间能够满足屋顶光伏电站建成后的安全运行及后期正常生产使用要求，委托我司对1#饮品车间及3#矿物质水生产车间进行承载力复核。
根据相关规定及业主委托要求，针对受检房屋的特点和实际状况，本次鉴定的主要内容包括：
(1)房屋建筑、结构概况调查及图纸复核;
(2)房屋使用情况调查;
(3)房屋完损情况调查;
(4)主体结构承载力复核验算;
(5)检测鉴定结论及处理建议。
二、房屋建筑、结构图纸复核
1.房屋建筑、结构布置及轴线复核
现场对1#饮品车间及3# 矿物质水生产车间的建筑、结构布置进行调查，结果表明，房屋的主要承重构件的布置以及建筑布局等与设计图纸相符。在现场用5m的钢卷尺和手持式激光测距仪对房屋的轴线尺寸进行了抽样测量。由检测结果可以看出，房屋抽样检测位置处的轴线尺寸与原设计要求一致。
2.房屋结构构件截面复核
主要结构构件截面尺寸的检测与复核。采用5m的钢卷尺、超声波测厚仪和游标卡尺对房屋主要构件截面尺寸等进行测量，并与原设计图纸进行比较。
按照《钢结构工程施工质量验收规范》(GB50205-2001)，单层钢柱截面几何尺寸的允许偏差(不包含厚度)为±4mm。检测结果表明，1#饮品车间及3# 矿物质水生产车间柱构件截面尺寸的偏差在《钢结构工程施工质量验收规范》(GB50205-2001)允许偏差范围之内，刚架柱截面尺寸与原设计图纸相符。
三、房屋使用情况调查
经过现场调查，该厂房未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
四、房屋完损检测

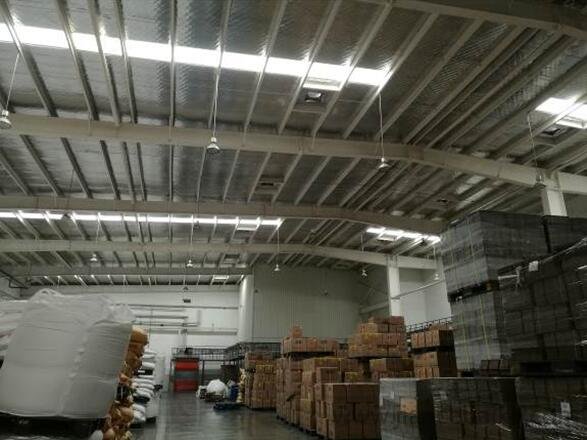

为明确受检房屋完损状况，现场对受检房屋建筑结构进行了完损检测。经检测，1#饮水车间及3#矿物质水生产车间主体结构整体性良好，各结构构件完好，无明显结构性损伤。
现场对1#饮水车间及3#矿物质水生产车间的节点连接处进行检测，钢构件连接处螺栓齐全，无明显缺陷。
五、承载力验算
业主拟在该厂房屋顶增设分布式光伏发电站，增加恒载不大于0.13kN/ m2(该值由委托方提供)。
1#饮品车间屋面设计做法(最不利)为：1、760型0.60厚镀锌钢板;2、100厚16K超细玻璃棉毡保温;3、820型0.40厚镀铝锌钢板。
3#矿物质水生产车间屋面设计做法(最不利)为：1、760型0.60厚镀锌钢板;2、75厚16K超细玻璃棉毡保温;3、820型0.40厚镀铝锌钢板。
荷载取值：恒载0.13(新加)+0.14(原结构自重)=0.27 kN/m2(验算檩条)
恒载0.13(新加)+0.20(原结构自重)=0.33 kN/ m2(验算刚架)
活载：0.5 kN/ m2(验算檩条);0.3 kN/ m2(验算刚架)
基本风压：0.55kN/ m2，地面粗糙度为B类
基本雪压：0.40kN/ m2
地震信息：设防烈度为8度(0.2g)，设计地震分组为第1组;场地类别为III类。
由于受现场条件限制，屋面构件无法抽样复核，且与业主及委托方沟通，本报告仅结合现场实测数据，对原设计图纸进行承载力复核，采用中国建筑科学研究院编制的PKPM V2.2 STS模块对最不利刚架进行验算分析，验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1#饮品车间及3#矿物质水生产车间原刚架主体结构及檩条(除雨棚区域)承载力均满足计算要求。
六、检测结论和建议
1.检测结论
本次受检厂房均为单层门式刚架结构。通过对该厂房的现场检测及计算分析，得出以下几点结论：
(1)检测结果表明，受检1#饮品车间及3#矿物质水生产车间主要承重结构的布置均与原设计图纸一致相同，主要结构构件的截面尺寸、轴线尺寸等均与原设计一致。
(2)经过现场调查，受检1#饮品车间及3#矿物质水生产车间均未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
(3)经过现场调查，刚架连接处螺栓齐全，无明显损伤。
(4)经检测各厂房的主体结构整体性均良好，各结构构件完好。
(5)验算结果表明在增设屋面分布式发电站，且增设荷载不大于0.13kN/ m2时，1#饮品车间及3#矿物质水生产车间原刚架主体结构及檩条(除雨棚区域)，承载力均满足计算要求。
2.建议
(1)在后续使用中，未经专业机构检测鉴定，屋面新增恒荷载不得大于0.13kN/ m2。
(2)建议定期对房屋进行检查维护，发现异常情况及时检测鉴定。
(3)如遇下雪等恶劣天气，应及时对厂房屋面进行清理。
七、主要技术依据
(1)《建筑结构检测技术标准》(GB/T 50344-2004);
(2)《建筑结构荷载规范》(GB50009-2012);
(3)《钢结构设计规范》(GB50017-2003);
(4)《门式刚架轻钢结构技术规程》(CECS102:2002);
(5)《钢结构工程施工质量验收规范》(GB50205-2001);
(6)委托单位提供，房屋结构设计图纸等资料。
