一、建筑物概况
上海市浦东新区人防工程位于上海市浦东新区惠南镇，建于2018年。该人防工程平时为汽车库，战时为8个单元的6级人防工程，属于甲类防空地下室，抗力级别为常6级核6级，结构形式为框架结构，采用桩基础。该工程底板厚为400mm，底板配筋为C16@150双层双向拉通，混凝土设计强度为C35，底板抗渗等级为P6，底板底设150mm厚C15预拌混凝土垫层，垫层伸出板边100mm。目前该项目施工到人防工程底板。
二、检测目的、范围和内容
本次检测范围为上海市浦东新区人防工程底板，建于2018年。为了解该区域人防工程底板施工质量状况，业主特委托我司对该人防工程底板施工质量检测与评估，检测内容如下：
(1)项目施工情况介绍;
(2)钢筋布置及保护层厚度复核;
(3)材料强度检测;
(4)钢筋力学性能检测;
(5)施工缺陷及损伤调查。
三、检查及分析结果

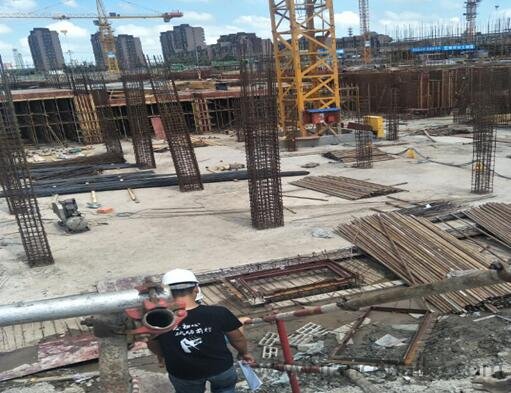

1.项目施工情况介绍
上海市浦东新区人防工程底板位于上海市浦东新区惠南镇，建于2018年。目前该项目施工到人防工程底板。根据委托方及施工单位提供的混凝土试块抗压强度试验报告(报告编号HKY201806486等)、回弹法检测混凝土抗压强度报告(报告编号LDS-REP-STR-2018-0084)及钢筋原材检测报告(报告编号GCN201801473等)，该底板构件混凝土强度均达到设计强度等级。该底板钢筋质量偏差、拉伸性能(包括下屈服强度、抗拉强度和断后伸长率等)和弯曲性能(包括角度和弯心直径)等钢筋材料性能试验均满足设计要求。
2.钢筋布置及保护层厚度复核
该建筑结构设计图纸齐全，根据委托方提供的原始建筑结构设计图纸，对该建筑底板钢筋混凝土构件配筋情况进行了复核。现场采用钢筋探测仪对主要混凝土构件的配筋直径、间距及保护层厚度进行复核，现场复核结果可知，底板钢筋直径、间距及保护层厚度基本满足设计要求。
3.混凝土强度检测
3.1 混凝土碳化深度检测
受检混凝土构件为新浇筑的混凝土，根据现场情况可推断该区域混凝土碳化深度均为0.0mm。
3.2 混凝土强度检测

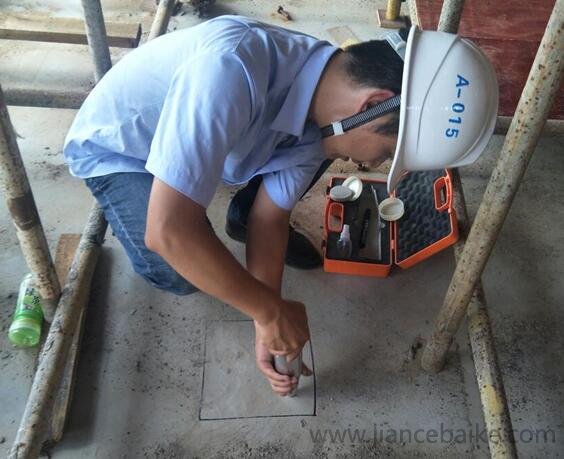

(1)根据委托方提供的资料，采用ZC3-A型混凝土回弹仪，参照《结构混凝土抗压强度检测技术规程》(DG/TJ 08-2020-2007)推定构件强度。结果表明基础底板所测构件混凝土强度在35.0MPa~35.5MPa之间，满足原设计C35的要求。
4.钢筋力学性能检测
现场采集钢筋试样进行钢筋屈服强度和抗拉强度试验，如表6.3所示，试验结果表明，该建筑底板钢筋屈服强度均大于400MPa，抗拉强度均大于540MPa，强屈比大于1.25，钢筋屈服强度、抗拉强度和强屈比满足设计和规范要求。
5.施工缺陷及损伤调查
现场调查受检区域底板混凝土构件的施工质量情况进行了全面的调查，调查结果表明，该区域混凝土施工质量基本完好，无露筋、夹渣、蜂窝、裂缝及外表缺陷现象，该区域底板混凝土构件未发现明显的施工质量缺陷。
四、检测结论
(1)上海市浦东新区人防工程建于2018年，抽查的底板配筋基本满足设计及现行规范的要求。
(2)检测结果表明，该区域底板混凝土强度基本满足设计强度的要求。
(3)现场采集钢筋进行试验，结果表明，所抽查钢筋屈服强度、抗拉强度和强屈比基本满足设计和规范要求。
(4)本次检测范围内未发现有明显的施工质量缺陷损伤。
综上所述：上海市浦东新区民乐大型居住社区K05-01地块42~44/BX~DK轴区域人防工程底板施工质量基本达到设计和验收规范要求。
五、主要技术依据
(1)《混凝土结构工程施工质量验收规范》(GB 50204-2015);
(2)《工程结构可靠性设计统一标准》GB50153-2008;
(3)《建筑结构荷载规范》GB50009-2012;
(4)《人民防空地下室设计规范》GB50038-2005;
(5)《人民防空工程防护功能平战转换设计标准》RFJ1-98;
(6)《建筑结构检测技术标准》(GB/T50344-2004);
(7)《建筑地基基础设计规范》(GB50007-2011);
(8)《混凝土结构设计规范》(GB50010-2010);
(9)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);
(10)业主提供的图纸资料等;
