山西太原某商场排油烟系统及通风系统检测与评估

  一、工程概况

  山西太原某商场位于山西省太原市,为一栋地下二层地上四层(局部五层)的钢筋混凝土框架结构房屋,建于2014年。该房屋地下二层主要作为地下停车库使用,地下一层~地上四层(局部五层)主要作为商场使用,檐口高度约为23.8m,轴网尺寸为305.8m×195.4m,室内外高差为0.05m,总建筑面积为89838.8m2,受检区域主要为该商场地下一层、地上四层餐饮集中区,面积约为37096.3m2。设计单位为太原某建筑设计有限公司,施工单位及监理单位均不详。该商场图纸基本齐全。

山西太原某商场排油烟系统及通风系统检测与评估

  二、检测目的、范围和内容

  为了解该商场地下一层、地上四层当前的排油烟系统及通风系统运行情况,特委托我司对该房屋排油烟系统及通风系统进行全面检测,为后续改造提供依据。

  检测内容为:

  1.排油烟系统图纸、通风系统设计图纸复核及厨房排油烟布置检查。

  2.排油烟系统运行状况检查:

  (1)送风量和排风量检测;

  (2)机外余压检测;

  (3)运行电流检测;

  (4)运行电压检测;

  3.通风系统运行状况检查:

  (1)排风量检测;

  (2)机外余压检测;

  (3)运行电流检测;

  (4)运行电压检测;

山西太原某商场排油烟系统及通风系统检测与评估

  三、现场检查及初步分析结果

  1.排油烟系统、通风系统图纸检查与复核

  受检商场位于山西省太原市,房屋建于2014年,2016年业主对该商场的进行整体装修并投入使用。该商场排油烟管道出口布置在楼顶,共设置有6处排油烟管道出口,分别布置在5~6/K~L轴、9~10/K~L轴、18~19/K~L轴、18~19/J~ K 轴、33~34/K~L轴及37~38/K~L轴楼顶处,尺寸分别为3.2m×0.5m、1.8m×0.6 m、3.2m×0.5m、4.7m×0.5 m、2.8m×0.5m及2.6m×0.5m。业主拟计划在屋顶新增商铺和室外活动场地,为了消除厨房油烟对商铺和室外活动的影响,于2018年6月将屋顶的排烟管道进行了改造,将原烟道沿墙加高并将侧向排烟口改造为竖向排烟口。现场检测结果表明,排油烟管道出口位置及内径尺寸均与原设计图纸基本一致。

  通风系统采用独立的新风与排风系统,该系统布置位置与设计图纸基本相符,但是部分新风机组进风段管道未安装,该处与设计图纸不相符。

  该商场地下一层原设计为建材商店及家具展示区,施工期间图纸设计变更为餐饮区,排风系统未进行针对性的二次设计,该区域无法形成有效的负压,不能形成有效的气流组织,而且由于商场东侧地下一层出入口补风,导致该区域厨房排出的油烟随着地下一层中庭的自然压差和中庭边上三台直行电梯的风箱作用进入到商场的中庭,弥漫在商场的公共区域。其中地下一层21~35/B~N轴餐饮商铺均为敞开式运营,餐饮店铺的数量较多,排油烟量大,且商铺排油烟系统均由各店家自行设计安装,现场安装不规范,餐饮商铺厨房排油烟系统全压相差大,同时运行时会出现全压较低的商铺油烟无法排除的现象。

  2.排油烟系统运行状况检查

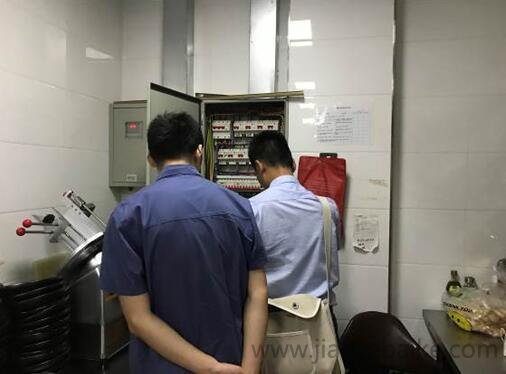

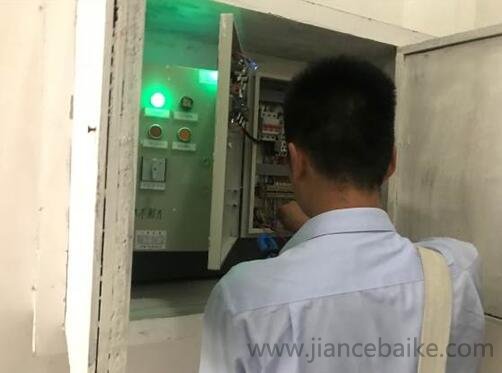

  为了解受检房屋地下一层、地上四层餐饮集中区的厨房排油烟系统运行状况,现场采用精密型热线风速仪、皮托管、微压计,数字夹式功率表、钳形功率表、卷尺及激光测距仪对有餐饮的厨房进场详细检测。

  现场检测结果表明:

  1)受检厨房灶台台面与排烟口高度在(0.8~1.5)m之间;

  2)受检厨房排油烟机的运行电流在(1.60~12.89)A之间、运行电压在(217.3~237.2)V之间;

  3)厨房排油烟口的风压范围(0.3~49.3)Pa,部分排油烟口风压偏低。

  4)所抽检的排烟管道的风压及风量结果达不到使用要求,油烟不能有效排出。

  通过现场检查,厨房排油烟运行状况主要存在以下状况:

  1)所抽检的部分厨房排油烟系统运行时排风量较小或者存在不排风的情况。

  2)所抽检的地下一层厨房大部分为敞开式,该区域无法形成有效的负压。

  3)各商铺厨房排油烟机全压相差大,同时运行时会出现全压较低商铺油烟无法排出的现象。

  3.通风系统运行状况检查

  为了解受检房屋地下一层、地上四层餐饮集中区的通风系统运行状况,现场采用精密型热线风速仪、皮托管、微压计、风量仪、数字夹式功率表及钳形功率表对有通风系统的区域进行检测。检测结果见附件四:新风机组运行状况表;检测结果见附件五:排风机组运行状况表。

  现场检测结果表明:1)受检商场新风排风机组运行电流在(3.13~5.94)A之间、运行电压在(217.0~222.8)V之间,局部新风排风机组的运行电流存在不稳定 状态。2)受检商场四层新风风口风量在(835.2~1008.0)m3/h之间,使用中的风口风量总和少于新风机组的额定风量。

  通过现场检查,通风系统运行状况主要存在以下状况:

  1、通风系统的运行时间与商场的营业时间不一致,大部分机组少于商场的营业时间。

  2.、局部新风机组及排风机组的运行电流存在不稳定状态。

  3、由于新风管道作业面狭小或其他安装管道阻碍,导致部分新风机组滤网无法拆卸,不能清理积灰,造成管口封堵现象,且部分新风机组的运行电流与新风风量不匹配。

  4、部分新风机组进风段管道未安装,存在穿墙管道未封堵以及新风管道出现开洞的现象,导致新风系统未进行有效的交换。

  5、部分排风机组运行时噪声较大,餐饮店铺为保证良好的用餐环境,存在自行关闭对应的排风机,导致排风系统未进行有效的交换。

  6、部分新风机组电动阀不能复位,存在故障。

  四、检测结论与建议

  1.检测结论

  通过对山西太原某商场厨房排油烟系统运行状况检查及通风系统运行状况现场检测,检测结论如下:

  1、厨房排油烟口的风压范围(0.3~49.3)Pa,部分排油烟口风压偏低,与商场的运行要求不符。

  2、所抽检排烟管道的风压及风量结果达不到使用要求,油烟无法有效排出,与商场的运行要求不符。

  3、所抽检的新风、排风机组的运行电流存在不稳定状态。

  4、部分新风机组滤网积灰管口封堵,存在新风机组的运行电流与新风风量不匹配现象。

  5、部分新风机组进风段管道未安装,与设计图纸不相符,存在穿墙管道未封堵以及新风管道出现开洞的现象,导致新风系统未进行有效的交换。

  6、部分排风机组运行时噪声较大,存在自行关闭排风机的现象,导致排风系统未进行有效的交换,与商场的运行要求不符。

  综上所述:山西北美N1商场厨房排油烟系统运行状况检查及通风系统运行状况均未达到商场运行的要求。

  2.检测建议

  依据现场检测及检查情况,对山西太原某商场厨房排油烟系统运行状况检查及通风系统运行状况现场检测提出以下处理建议:

  1、建议对餐饮集中区的敞开式的店铺厨房进行整改,调整为封闭式厨房,使该区域形成有效的负压区。

  2、建议分系统对各层店铺的油烟机风机全压进行规定,使各商铺同时使用的油烟均能通过烟道排至室外。

  3、建议定期对新风机组及排风机组进行整修保养,补充未安装新风机组的进风段管道,清理新风系统滤网积灰,降低排风机组的运行时噪声,恢复新风和排风系统的正常使用,使商场具有较好的气流组织。

  4、建议新风系统及排风系统的运行时间与商场营业时间一致。

  5、建议对该商场地下一层东出口设置风幕,且地下一层出入口走廊西侧店铺选择无油烟排放的商家入驻,避免该区域厨房排出的油烟由于商场东侧地下一层出入口的补风,进入到商场的中庭,弥漫在该商场的公共区域。

  五、主要技术依据

  (1)《公共建筑节能检测标准》(JGJ/T177-2009);

  (2)《采暖通风与空气调节工程检测技术规程》(JGJT 260-2011);

  (3)《制冷设备、空气分离设备安装工程施工及验收规范》(GB50274-2010);

  (4)《通风与空调工程施工质量验收规范》(GB50243-2002);

  (5)《建筑电气工程施工质量验收规范》(GB50303-2002);

  (6)委托方提供的图纸等相关资料。
