一、检测目的、范围和内容
为了解上海某酒店管理有限公司店招店牌钢结构的安全性，为后续安全使用提供依据，特委托我司对该店招店牌的钢结构进行安全性检测，并针对实际情况提出相应的处理建议，最终提供书面咨询报告。具体工作内容如下：
(1) 钢结构支架结构布置测绘;
(2) 钢结构支架完损状况检测;
(3) 钢结构支架材料强度检测;
(4) 钢结构支架安全性计算;
(5) 钢结构支架安全性评估;
(6) 结合现场检测结果，对钢结构支架的现状进行分析，并出具检测报告。
二、工程概况

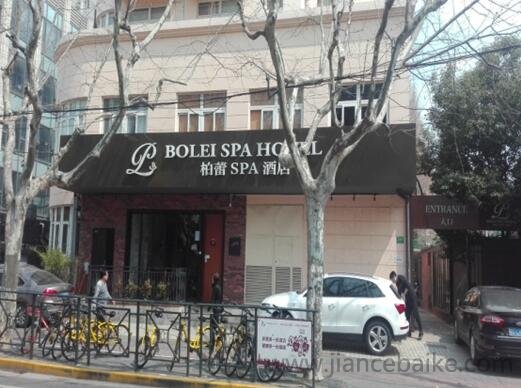

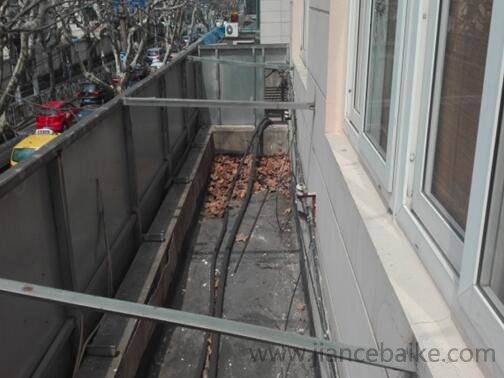

该店招店牌为横置招牌，位于上海市徐汇区某酒店西侧二楼阳台墙面。广告牌结构总高约1.6m，总长约14.2m，底部标高约为3.7m;受检店招店牌是由矩形钢管组成的平面框架，通过角钢和锚栓固定主体结构上;框架顶部通过角钢连接在主体结构上，一端焊接在平面框架上，另一端用锚栓固定在墙面上;下部支座通过角钢和锚栓固定在钢筋混凝土梁顶部;矩形钢管截面主要为口60mm×40mm×4mm、口40mm×4mm，角钢截面主要为L40mm×4mm;该店招店牌建造年代不详，设计、施工单位均不详。
三、现场检测结果
1.构件尺寸和材料强度检测
现场采用5m钢卷尺、游标卡尺等仪器对主要结构受力构件截面尺寸和材质进行了检测。
2.结构布置测绘
现场采用5m钢卷尺、手持式激光测距仪对受检店招店牌钢结构支架结构布置进行了测绘，并绘制了结构简图。
3.结构完损状况检测
为明确受检店招店牌的损伤状况，现场对受检店招店牌进行了完损状况检测。检测结果表明，受检店招店牌主体结构布置基本合理，主要结构受力构件和节点连接基本完好，部分节点焊缝存在未焊满、漏焊、气孔、焊瘤和锈蚀等现象，个别支座节点有松动现象。
四、结构承载力验算
1.计算模型和荷载
验算按照《建筑结构荷载规范》(GB50009-2012)、《钢结构设计规范》(GB50017-2017)等现行国家标准，采用通用大型结构有限元分析程序SAP2000 V16.0进行结构验算。
2.钢结构承载力验算结果
计算结果表明，在结构自重和极限风荷载的作用下，店招店牌钢结构构件的应力比均小于1.0，杆件的长细比、挠度均在规范要求的限值内，满足《钢结构设计规范》(GB50017-2017)的要求，店招店牌钢框架承载力满足要求。
五、结构安全性能评估
受检店招店牌位于上海市徐汇区某酒店管理有限公司西侧二楼阳台立面，为平面钢框架结构体系。该店招店牌建造年代不详，设计、施工单位均不详。
经检测，受检店招店牌主体结构布置基本合理，主要结构受力构件和节点连接基本完好，部分节点焊缝存在未焊满、漏焊、气孔、焊瘤和锈蚀等现象，个别支座节点有松动现象。
结构承载力验算结果表明，在不考虑地震作用的情况下，受检店招店牌结构的承载力满足要求。
六、检测结论与建议
1.检测结论
(1)经检测，受检店招店牌位于上海市徐汇区某酒店管理有限公司西侧二楼阳台立面;
(2)经检测，受检店招店牌主体结构布置基本合理，主要结构受力构件和节点连接基本完好，部分节点焊缝存在未焊满、漏焊、气孔、焊瘤和锈蚀等现象，个别支座节点有松动现象。
(3)结构承载力验算结果表明，在不考虑地震作用的情况下，店招店牌结构的承载力满足要求。
2.建议
(1)建议对锈蚀部位的构件和节点进行防腐处理;
(2)建议对存在的部分焊缝缺陷，如未焊满、气孔、漏焊等进行补强处理;
(3)建议对个别松动的支座节点进行紧固处理;
(4)应定期对店招店牌结构进行检测维护，若发现有异常情况应立即处理。
七、主要技术依据
(1)《建筑结构检测技术规程》(GB 50344-2004);
(2)《工程测量规范》(GB 50026-2007);
(3)《建筑变形测量规范》(JGJ 8-2016);
(4)《城市户外广告设施技术规范》(CJJ149-2010);
(5)《户外广告设施技术规范》(DB33/T700-2008);
(6)《户外广告设施钢结构技术规程》(CECS148:2003)
(7)《钢结构设计规范》(GB50017-2017);
(8)《钢结构施工质量验收规范》(GB50205-2001);
(9)委托方提供的其它相关资料等。
