一、建筑物概况

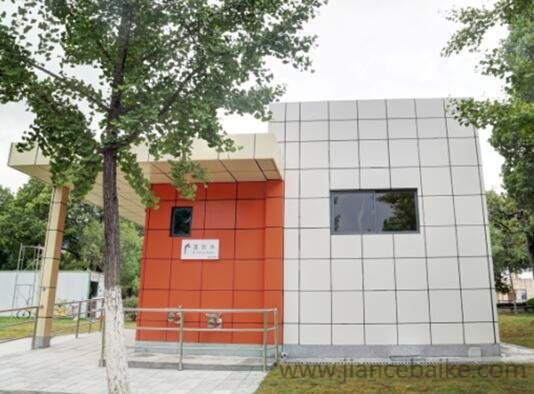

本次受检建筑物为上海某环保科技有限公司装配式厕所，整体平面呈矩形，厕所轴线尺寸为11.57m×8.78m。整个厕所的主体结构为钢结构。整体框架钢结构使用镀锌钢材焊接而成，钢结构骨架连接处均采用满焊处理，外层不留缝隙，焊后作打磨抛光处理。钢构件均使用防腐漆涂刷三遍，防腐涂层厚度均为1.2mm。
厕所内墙墙面使用30cm×60cm玻化砖。外墙墙面采用16mm金属雕花板，中间有泡沫夹心板材做保温层。厕所吊顶为PVC扣板，屋顶采用厚为3mm沥青防水卷材。厕所使用铝塑板加不锈钢包边门以及采光玻璃窗户。厕所生产于2017年5月。
二、检测目的、范围和内容
为了解上海某环保科技有限公司装配式厕所的抗震设防烈度是否达到8度及抗风能力是否达到12级，特委托我司对装配式厕所上部主体结构抗风、抗震性能进行鉴定，检测范围为上海某环保科技有限公司装配式厕所。检测内容如下：
(1)建筑、结构复核
根据委托方提供的该构筑物图纸等资料，现场对其结构的布置、构造进行复核。
(2)结构损伤状况的检测
检查结构是否有裂缝、变形以及局部损伤情况，用文字、照片等形式记录下来。查出破损的结构构件的位置、程度及原因，并对出现的破损现象进行分析。
(3)结构承载力分析
不考虑基础做法情况下，根据委托方提供的相关资料及所检测装配式厕所成品现状，结合现场检测数据，综合分析所检装配式厕所成品在正常使用情况的承载力及主体结构抗风、抗震性能。
三、检查及分析结果
1.建筑复核
根据委托方提供的厕所原始设计资料，我司工作人员采用手持式激光测距仪(Disto-D2)、钢卷尺(5M)及超声波测厚仪(AR900)对厕所墙体的分布、门窗位置及尺寸等建筑布置情况以及构筑物的轴线尺寸、高度等进行了抽样复核，检测结果表明构筑物结构布置主要尺寸及位置与图纸基本相符，轴线位置尺寸偏差在规范允许范围内。
2.结构损伤状况的检测
检测人员对本次所检上海某环保科技有限公司装配式厕所损伤缺陷情况进行检测检查，检测结果表明装配式厕所主要承重构件未发生明显老化、变形等现象，承重钢构件节点连接处未发现异常现象，钢梁、钢柱连接基本可靠，焊接完好、未发现明显裂痕现象。
3.结构安全性计算分析
3.1荷载调查
根据《建筑结构荷载规范》(GB50009-2012)及现场调查，具体荷载标准取值如下：
(1)恒荷载
屋面恒载取标准值：2.0kN/m²，自重由软件自动计算;
(2)活荷载
屋面活荷载取标准值：0.5kN/m²;
(3)风载
根据《建筑结构荷载规范》(GB50009-2012)及相关资料，12级风的风压相当于0.25kN/m²~0.45kN/m²，本次基本风压取0.45kN/m²，地面粗糙度为C类(本次风荷载取值以南京市为例);
(4) 地震作用
根据《建筑结构抗震设计规范》(GB50011-2010)(2016版)，抗震设防烈度8度;
(5) 材料参数
钢材材料强度取Q235B级钢(215N/mm²,厚度或直径≤16mm)。
3.2结构承载力验算
结合现场检测数据、原始设计与施工资料，采用PKPM软件对本次所检装配式厕所上部结构进行了承载力计算分析。计算表明，本次所检测装配式厕所结构构件承载力满足要求，结构梁柱节点、钢梁连接节点焊缝承载力满足安全使用要求，结构在风荷载和地震作用下结构变形满足现行规范要求。
四、检测结论与建议
1.结论
通过对上海某环保科技有限公司装配式厕所结构进行检测鉴定，得出如下结论：
装配式厕所上部主体结构在正常使用条件下构件承载力、连接节点承载力及结构变形满足安全性使用要求，该厕所上部主体结构整体安全性能满足现行规范8度抗震设防及12级抗风要求。
2.建议
建议受检装配式厕所使用后定期进行检测与维护。
五、主要技术依据
(1) 《建筑结构检测技术标准》(GB/T50344-2004);
(2) 《建筑结构荷载规范》(GB50009-2012);
(3) 《建筑抗震设计规范》(GB50011-2010)(2016版);
(4) 《钢结构现场检测技术标准》(GB/T50621-2010);
(5) 《钢结构设计规范》(GB50017-2003);
(6) 《冷弯薄壁型钢结构技术规范》(GB50018-2002);
(7) 《钢结构工程施工质量验收规范》(GB50205-2001);
(8) 《碳素结构钢》(GBT 700-2006);
(9) 《钢结构焊接规范》 GB50661-2011);
(10) 业主提供的有关资料。
