连云港某公司厂房质量检测

  一、项目概况

  连云港某公司厂房位于江苏省。本次受检厂房共5栋,分别为仓库三、辅助用房、风机房、固废仓库和固废焚烧装置。

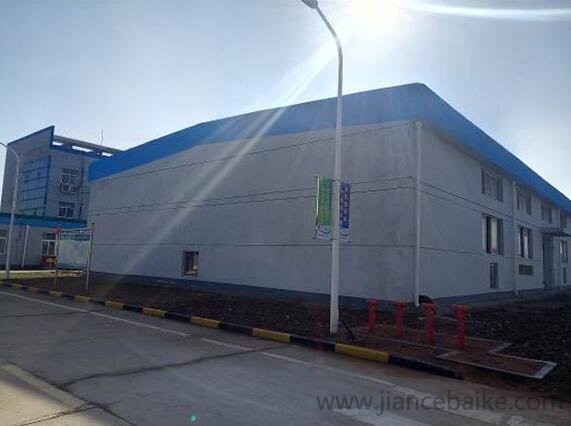

连云港某公司厂房质量检测厂房外观

  二、检测目的、范围和内容

  为了解该批厂房当前质量状况,连云港某公司特委托我司对该批厂房进行质量检测。

  根据房屋质量检测的相关规定,针对受检厂房的特点和实际状况,本次检测鉴定的主要内容包括:

  (1) 房屋建筑、结构概况调查;

  (2) 房屋建筑、结构平面布置图复核;

  (3) 房屋完损情况调查;

  (4) 房屋变形测量;

  (5) 房屋主体结构材料强度检测;

  (6) 结合现场检测结果,出具检测报告。

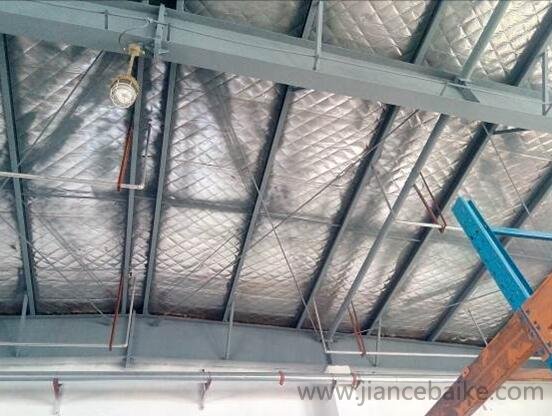

连云港某公司厂房质量检测内部结构

  三、房屋建筑结构概况调查

  本次受检厂房位于江苏省连云港市灌南县纬五路厂区内,均建于2018年。该批房屋设计单位均为江苏某工程设计研究有限公司,施工单位不详。

  仓库三为一栋单层排架结构房屋,东西方向轴线长83.24m,南北方向轴线宽21.24m,室内外地坪高差为0.20m,檐口高度为6.00m,建筑面积为1768.02m2,抗震设防类别为丙类,设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第三组,结构安全等级为二级。

  辅助用房为一栋两层钢筋混凝土框架结构房屋,东西方向轴线长8.00m,南北方向轴线宽31.90m,室内外地坪高差为0.30m,一~二层层高均为3.6m,建筑总高度为7.50m,建筑面积为510.40m2,抗震设防类别为丙类,设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第三组,结构安全等级为二级。

  风机房为一栋单层钢筋混凝土框架结构房屋,东西方向轴线长27.40m,南北方向轴线宽9.00m,室内外地坪高差为0.30m,建筑总高度为5.70m,建筑面积为246.60m2,抗震设防类别为丙类,设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第三组,结构安全等级为二级。

  固废仓库为一栋单层门式刚架结构房屋,东西方向轴线长36.78m,南北方向轴线宽30.88m,室内外地坪高差为0.30m,檐口高度为8.30m,建筑面积为1135.77m2,抗震设防类别为丙类,设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第三组,结构安全等级为二级。

  固废焚烧装置为一栋单层门式刚架结构房屋,东西方向轴线长30.40m,南北方向轴线宽30.54m,室内外地坪高差为0.15m,檐口高度为11.15m,建筑面积为7463.98m2。受检房屋抗震设防类别为丙类,设防烈度为6度,设计基本地震加速度0.05g,设计地震分组为第三组,结构安全等级为二级。

  四、房屋建筑、结构图纸复核

  1.房屋建筑、结构图及使用情况调查

  现场对受检房屋建筑、结构布置进行了调查,结果表明,受检房屋均建于2018年,自建成后未发生火灾、使用功能改变和使用荷载过大等情况。仓库三现处于空置状态,辅助用房现作为办公楼和研发中心使用,风机房现作为储放机器使用,固废仓库现作为废物回收仓库使用,固废焚烧装置现作为废弃物处理中心使用。

  2.结构轴线尺寸复核

  检测结果表明,该批受检房屋轴线尺寸偏差在规范允许的范围以内,基本符合设计要求。

  3.主要受力构件几何尺寸复核

  结合现场检测条件,采用5M钢卷尺、游标卡尺对该批受检房屋柱几何尺寸进行抽测复核,构件对应轴线位置、构件几何尺寸设计。

  检测结果表明,该批受检房屋构件几何尺寸与设计图纸基本相符。

  五、房屋完损状况检测

  为明确该批受检房屋损伤状况,现场对受检房屋建筑结构进行了损伤检测。经检测,该批受检房屋结构构件无明显损坏,构件及连接节点基本完好,主要损伤为固废仓库外立面粉刷层脱落,其它各房屋无明显损伤。

  六、房屋主体结构材料强度检测

  1.混凝土强度测试

  为确定仓库三、辅助用房、风机房和固废焚烧装置混凝土构件的抗压强度,根据受检房屋现场实际情况,采用ZC3-A型混凝土回弹仪,参照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)进行柱混凝土强度现场抽样检测。检测结果表明,受检房屋柱混凝土强度等级推定值均为C30,与设计图纸相符。

  2.钢构件材料强度测试

  根据《建筑结构检测技术标准》(GB/T 50344-2004),采用里氏硬度法对钢结构构件的钢材强度进行现场抽样检测。采用HL-300里氏硬度计检测钢构件表面里氏硬度,根据《金属材料里氏硬度试验方法》(GB/T 17394.1-2014)、《黑色金属硬度及强度换算值》(GB/T 1172-1999)评定钢材材料强度。检测结果表明,固废仓库和固废焚烧装置钢结构材料强度均为Q345,与设计图纸相符。

  七、房屋变形情况检测

  1.倾斜检测

  为了解受检房屋目前倾斜情况,现场采用Leica TCR1202全站仪对受检房屋整体倾斜进行检测。

  倾斜测量结果表明,受检房屋倾斜规律不明显,各测点的倾斜率均小于《建筑地基基础设计规范》(GB50007-2011)中规定的房屋整体倾斜限值4.0‰(测量结果包含原始施工误差)。

  2.钢柱垂直度检测

  为明确房屋目前实际倾斜情况,现场采用Leica TCR1202全站仪对固废仓库看和固废焚烧装置刚柱的垂直度进行了检测。测量结果表明,房屋钢柱垂直度满足《钢结构工程施工质量验收规范》(GB50205-2001)中限值的要求。

  3.房屋相对高差测量

  现场采用Leica TCR1202全站仪,对受检房屋选取设计处于同一水平面的檐口或钢柱柱脚进行相对高差检测,高于基准点为正值,低于基准点为负值。

  相对高差测量结果表明,受检房屋局部倾斜各测点均小于《建筑地基基础设计规范》(GB50007-2011)关于同类建筑结构相对倾斜的限值3‰(注:房屋沉降观测包含施工误差)。

  八、检测结论和建议

  1.检测结论

  通过对连云港埃森化学有限公司仓库三、辅助用房、风机房、固废仓库和固废焚烧装置的检测,得出以下几点结论:

  (1)本次受检厂房位于江苏省连云港市灌南县纬五路厂区内,均建于2018年。该批房屋设计单位均为江苏某工程设计研究有限公司,施工单位不详。该批房屋自建成后未发生火灾、使用功能改变和使用荷载过大等情况。仓库三现处于空置状态,辅助用房现作为办公楼和研发中心使用,风机房现作为储放机器使用,固废仓库现作为废物回收仓库使用,固废焚烧装置现作为废弃物处理中心使用。

  (2)该批受检房屋轴线尺寸偏差在规范允许的范围以内,符合设计要求;受检房屋构件几何尺寸基本符合设计要求。

  (2)经检测,该批受检房屋结构构件无明显损坏,构件及连接节点基本完好,主要损伤为固废仓库外立面粉刷层脱落。

  (3)测量结果表明,该批受检房屋整体倾斜和相对高差满足规范要求,固废仓库和固废焚烧装置中钢立柱垂直度均小于规范中限值。

  (4)受检房屋混凝土强度等级推定值均为C30;钢结构材料强度均为Q345。

  综上所述,受检房屋与设计图纸基本相符,满足现使用要求。

  2.建议

  (1)对损伤部位进行相应 的处理;

  (2)建议定期对房屋进行检查维护,发现异常情况及时检测鉴定。

  九、主要技术依据

  (1)《建筑结构检测技术标准》(GB/T50344-2004);

  (2)《工程测量规范》(GB50026-2007);

  (3)《建筑变形测量规范》(JGJ 8-2016);

  (4)《建筑地基基础设计规范》(GB50007-2011);

  (5)《混凝土结构设计规范》(GB50010-2010)(2015年版);

  (6)《混凝土结构现场检测技术标准》(GB/T 50784-2013);

  (7)《混凝土中钢筋检测技术规程》(JGJ/T152-2008);

  (8)《房屋完损等级评定标准(试行)》(城住字(84)第678号);

  (9)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);

  (10)《金属材料里氏硬度试验方法》(GB/T 17394.1-2014);

  (11)《黑色金属硬度及强度换算值》(GB/T 1172-1999);

  (12)《钢结构工程施工质量验收规范》(GB50205-2001);

  (13)委托单位提供的房屋结构设计图纸等资料。
