西安市某机场高空广告牌安全质量检测项目

  一、检测目的、范围和内容

  受检高空媒体广告牌位于西安某国际机场T2及T3航站楼内,按类型共分为吊旗看板、高空灯箱以及值机岛灯箱三类,均作为广告投放使用。为了解候机楼内吊旗看板(11个)、高空灯箱(4个)及值机岛灯箱(9组)的安全现状,为后续安全使用提供依据,特委托我司对上述单体进行安全性检测。安全性检测主要内容包括:

西安市某机场高空广告牌安全质量检测项目

  (1) 调查高空媒体的结构特点、结构布置情况等。

  (2) 根据委托方提供的图纸对高空媒体构件的截面尺寸进行复核。

  (3) 检测高空媒体的结构、外观的完损程度。

  (4) 检测高空媒体构件连接节点焊缝和锚栓连接情况。

  (5) 检测高空媒体的变形情况。

  (6) 根据高空媒体结构的材料力学性能,按现有荷载使用情况及结构体系,验算高空媒体构件的承载力。

  (7) 根据相关规范标准结合现场的检测数据及计算分析结果,对高空媒体进行安全性评估,并根据检测结果提出合理建议。

  二、高空媒体概况

  受检高空媒体共分为吊旗看板、高空灯箱以及值机岛灯箱三类,设计施工于2014~2015年,设计单位为上海某建筑设计有限公司和上海某标牌制作有限公司,建筑结构的安全等级为二级,设计使用年限为10年。

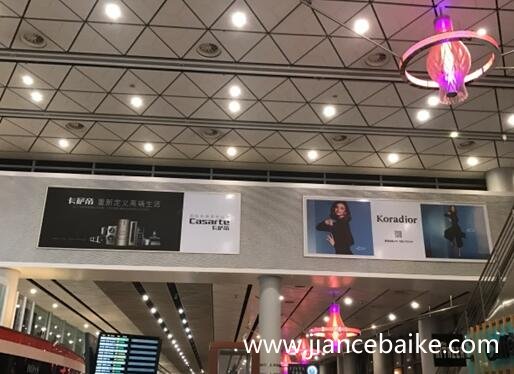

  高空灯箱,本项目有超薄灯箱以及普通灯箱二种。超薄灯箱为高空挂壁式的,普通灯箱支撑在内部小屋顶上。使用的主要材料为铝合金及方钢,连接方式采用焊接。

西安市某机场高空广告牌安全质量检测项目

  三、高空媒体安全性能评估

  西安某国际机场候机楼内高空媒体建造于2014~2015年,本次检测范围为吊旗看板11个、高空灯箱4个及值机岛灯箱9组。

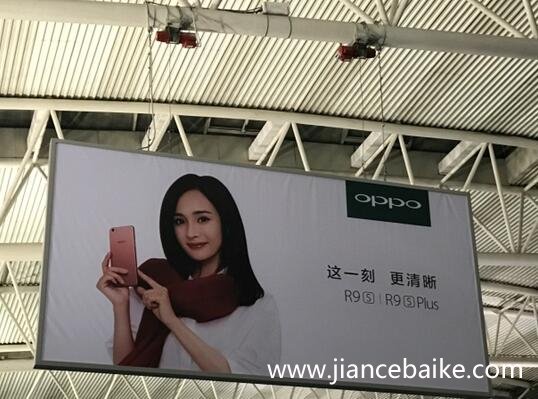

  现场检测表明,吊旗看板的结构布置基本与设计图纸一致,局部为了现场施工及使用方便做了微调,设计合理,能满足平时正常使用以及达到方便更换广告的目的。现场在电机与电机安装架间,均新加了2道钢丝绳固定,增加了安全系数。悬吊钢丝绳受力处完好。此外,个别电机安装架存在生锈的情况,应进行除锈和防腐处理。正常使用状态下的吊旗看板的验算结果表明,吊旗看板连接部位的承载力满足正常使用要求。综合而言,吊旗看板结构安全,可正常使用。

  高空灯箱整体结构完好,未见明显变形,主体结构与周边装饰构件的连接完好,在现状使用条件下,可正常使用。

  值机岛灯箱整体受力体系合理,受力钢架完好,结构可安全使用。此外,局部存在锈蚀及焊缝不饱满情况,应进行补焊或重焊。

  四、检测结论与建议

  通过对西安某国际机场三类高空媒体的全面检测,根据现场的检测结果以及分析计算的结果,得出以下结论与建议:

  1.结论结论

  1.1吊旗看板

  (1) 吊旗看板的结构布置及机械设计合理,符合图纸设计要求。

  (2) 悬吊的钢丝绳直径规格满足设计要求。

  (3) 吊旗看板在电机安装板与电机之间新增2道钢丝绳,增加了连接部位的安全系数。

  (4) 吊旗看板的连接部位基本完好,个别电机安装架存在生锈的情况,悬吊钢丝绳受力处基本完好,个别端头非受力处有散股情况。

  (5) 正常使用状态下的吊旗看板的验算结果表明,吊旗看板连接部位的承载力满足正常使用要求。

  综上所述,吊旗看板受力体系及机械设计合理,结构承载力计算满足要求,可继续正常安全使用。

  1.2高空灯箱

  高空灯箱整体结构完好,现场未见明显变形,主体结构与周边装饰构件的连接完好,且均位于室内封闭环境下,使用环境良好,在现状使用条件下,可继续正常使用。

  1.3值机岛灯箱

  (1) 值机岛灯箱的结构布置体系均基本合理,受力体系完好。

  (2) 值机岛灯箱的主要受力构件的钢材强度达到Q235B的要求。

  (3) T3航站楼值机岛灯箱立柱的最大倾斜率为3.5‰,未超出规范允许值4‰。

  (4) 整体外观检查上来看,T3值机岛灯箱的受力钢柱局部存在锈蚀,四角的钢丝绳拉索并未在钢柱上穿孔连接等局部情况。

  (5) 整体外观检查上来看,T2值机岛灯箱的受力钢架局部存在锈蚀,槽钢间的焊接局部存在焊缝不饱满的情况。

  综上所述,值机岛灯箱整体受力体系合理,受力结构完好,结构可安全使用。

  2.建议

  (1) 对于油漆剥落及锈蚀部位进行除锈处理并粉刷防锈漆。

  (2) 对焊缝存在问题部位进行重焊或补焊。

  (3) T2值机岛灯箱受力钢架的底座有条件时增加布置纵向斜撑,以增加底座稳定。

  (4) T3值机岛灯箱的已进行过改造加固的4组灯箱,建议加密新老灯箱龙骨间连接螺栓的间距;对于破坏原有角码的部位,建议进行补强。

  (5) T3值机岛灯箱的角部钢丝索,建议与钢柱的连接处改为穿孔连接。

  (6) T2值机岛灯箱主钢架的背后斜拉杆,建议与主钢架间的连接加强为对穿螺栓。

  (7) 定期对高空媒体进行全面检查与维护。

  五、检测依据

  (1) 《既有建筑物结构检测与评定标准》 (DG/T J08-804-2005)

  (2) 《建筑结构荷载规范》(GB50009-2012)

  (3) 《混凝土结构设计规范》(GB50010-2010)

  (4) 《一般用途钢丝绳》(GB/T20118-2006)

  (5) 《建筑结构检测技术标准》(GB/T500344-2004)

  (6) 《钢结构设计规范》(GB50017-2014)

  (7) 《冷弯薄壁型钢结构技术规程》(GB50018-2002)

  (8) 《钢结构高强度螺栓连接的设计、施工及验收规范》(JGJ82-2011)

  (9) 《钢结构工程施工质量验收规范》(GB50205-2011)

  (10)《钢结构焊接规范》(GB50661-2011)
