武汉市青山区钢结构高架平台安全性鉴定

  一、检测目的与范围

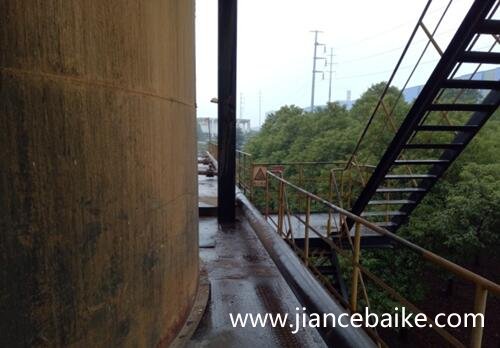

  受检钢平台位于湖北省武汉市青山区,建筑为三层(局部四层)钢结构平台。建于2006年。为了解钢平台安全性,特委托我司对该钢平台进行安全性鉴定。应业主要求,本次鉴定不考虑抗震。

武汉市青山区钢结构高架平台安全性鉴定

  二、检测内容

  依据国家现行有关标准、规范及委托方的要求,钢平台检测内容如下:

  (1)房屋建筑、结构概况调查和复核;

  (2)房屋建筑、结构图纸复核;

  (3)房屋完损情况调查;

  (4)房屋变形测量;

  (5)主要承重构件材料强度检测;

  (6)结合现场检测结果,对主体结构安全性建模计算分析;

  (7)汇总检测和计算结果,分析房屋的安全现状,提出合理化建议。

  二、建筑结构概况

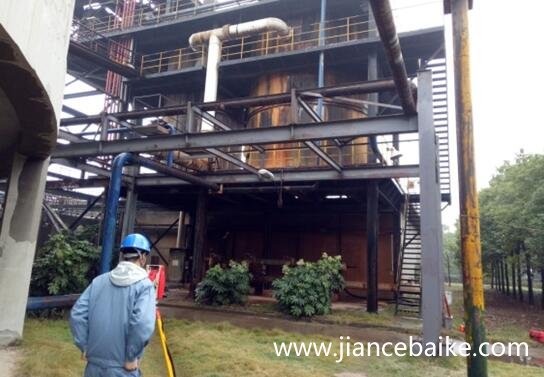

  受检钢平台位于湖北省武汉市青山区,建造于2006年,钢平台共三层,局部四层,设计使用年限为50年,有结构图纸。该钢平台东西方向长约17.500m,南北方向宽约6.800m,总建筑面积约408.680m2。

武汉市青山区钢结构高架平台安全性鉴定

  三、检测分析结果

  1.钢平台轴线尺寸复核

  采用手持式激光测距仪现场抽样检测复核钢平台部分轴线尺寸,并与原设计图纸进行比较。检测结果表明,受检钢平台轴线距离与原设计基本一致。

  2.钢平台主要构件截面尺寸复核

  采用5M钢卷尺和游标卡尺对梁、柱、平台钢板截面尺寸进行测量,并与原设计图纸进行比较复核。现场检测结果表明,受检钢平台主要梁柱截面尺寸、平台花纹钢板厚与原设计图纸基本一致。

  3.钢平台损伤状况检测

  现场对受检钢平台进行了完损检测。检测结果表明,受检钢平台钢柱和钢梁表面局部漆膜起皮,钢柱和钢梁锈蚀较严重;柱脚未采用混凝土包裹,与原设计图纸不符;梁柱节点局部漆膜起皮锈蚀较严重;平台花纹钢板间断焊接多处焊缝为点焊或长度未达到《钢结构设计标准》GB50017-2017要求,且锈蚀严重,局部因锈蚀剥开。

  四、结论与建议

  1.结论

  (1)经现场抽检,被检测房屋结构布置、房屋轴网尺寸及构件尺寸等偏差满足与原设计基本一致。

  (2)受检钢平台花纹钢板焊缝长度多处不满足《钢结构设计标准》GB50017-2017要求。钢平台花纹钢板局部锈蚀严重。钢柱和钢梁节点基本完好,节点和构件表面漆膜起皮严重,构件钢板锈蚀较严重。

  (3)受检钢平台整体倾斜无明显规律,最大倾斜率为向东3.05‰,小于《建筑地基基础设计规范》(GB50007-2011)中规定的房屋整体倾斜限值4‰。

  (4)受检房屋最大局相对沉降为1.85‰,小于《建筑地基基础设计规范》(GB50007-2011)关于同类建筑相对沉降的限值2‰。

  (5)主要承重构件材料强度检测结果表明,钢构件强度达到原设计Q235的要求。

  (6)计算结果表明:钢平台柱长细比满足规范要求,应力比满足规范要求;钢梁应力比满足规范要求;斜支撑长细比满足规范要求,应力比满足规范要求。

  2.建议

  (1)针对与原设计图纸不符的柱脚,由有资质的单位除锈防腐处理之后按照原设计图纸要求浇筑混凝土包裹。

  (2)应由具备相应资质的单位更换锈蚀严重的平台花纹钢板,焊缝长度不够的部位进行补焊,对锈蚀较严重的钢柱、钢梁及节点等除锈刷防腐漆。

  (3)使用过程中对钢平台定期维护和观测,发现平台异常变化及时采取措施。
