上海某制造公司表面处理厂房损伤详细检测报告

  一、建筑概况

  上海某制造公司厂房位于上海市浦东新区,结构形式为钢筋混凝土框架结构。该项目始建于2013年,至今尚未投入使用,面积约2400m2,该房屋拟作为表面处理厂房使用。2017年4月19日,该房屋内部发生火灾,主体结构混凝土变色及混凝土剥落、露筋,窗户变形,钢结构吊车塌陷变形,外墙开裂。为了解D区、E区吊车梁埋件、板钢筋爆裂面积、柱牛腿埋件等具体损伤情况,特委托我司对房屋进行检测,并为后续的处理提供依据。

上海某制造公司表面处理厂房外观

  二、检测目的、范围和内容

  具体工作内容如下:

  (1)火灾分区Ⅲ区屋面(20轴~24轴)及出屋面混凝土天窗架屋面板钢筋外露面积及具体位置;

  (2)吊车梁定轨道及点半、螺栓、埋件损伤情况;

  (3)结构梁底管线安装预埋钢板的损伤情况;

  (4)结合现场检测结果提出相关加固处理建议。

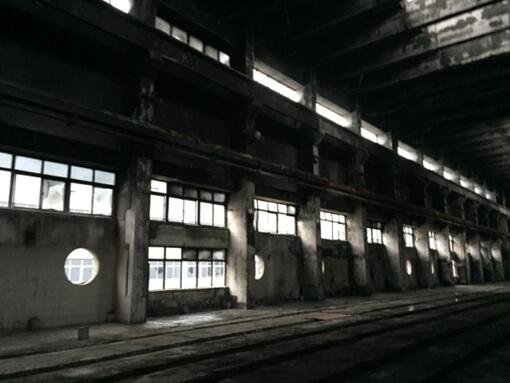

上海某制造公司表面处理厂房内部情况

  三、检查及分析结果

  1.房屋基本情况

  受检房屋为钢筋混凝土框架结构,为表面处理厂房。房屋受检区域平面形式为矩形。房屋受检区域层高为15.60m。房屋受检区域东西方向1跨,跨度为18m;南北方向21列柱,柱距主要为6m。受检区域南北方向长约为120m,东西方向长约为18m。总建筑面积约为2400m2。房屋在13轴、14轴之间设置一条变形缝。

  根据现场检测可知,受检房屋结构体系为钢筋混凝土框架结构。框架柱截面尺寸主要为600mm×1100mm和700mm×400mm,梁截面尺寸主要为250mm×400mm、350mm×1650mm和500mm×1600mm。屋面为现浇屋面板。

  2.受检房屋屋面板损伤检测

  现场对受检房屋楼板进行损伤状况检测。

  3.受检房屋吊车梁埋件等损伤检测

  现场检测结果表明吊车梁顶轨道以及垫板和螺栓均已拆除。现场采用钢锤、拉线,网格布等仪器对受检房屋吊车梁的埋件、柱埋件、牛腿损伤情况进行了详细的检测。

  4.受检房屋梁底预埋钢板损伤检测

  现场采用钢锤等设备对受检房屋梁底预埋钢板损伤情况进行了详细的检测。

  5.梁顶标高6.050m处梁损伤检测

  现场对梁顶标高6.050m处梁损伤检测,检测结果表明,6.050处梁混凝土爆裂严重,局部露筋。

  四、检测结论与建议

  1.结论

  通过对上海某制造公司表处理厂房损伤检测,得出以下结论:

  (1)受检房屋为钢筋混凝土框架结构,为表面处理厂房。房屋受检区域平面形式为矩形。房屋受检区域层高为15.60m。房屋受检区域东西方跨度为18m;南北方向柱距主要为6m。受检区域南北方向长约为120m,东西方向长约为18m。总建筑面积约为2400m2。房屋在13轴、14轴之间设置一条变形缝。

  (2)检测结果表明,15.600m处20-24轴屋面板熏黑,少数板面存在裂缝。5-16轴天窗板混凝土爆裂严重,露筋面积较大。16-19轴天窗板混凝土爆裂,露筋面积较小。19-22轴天窗板表面轻微熏黑。

  (3)经检测吊车梁轨道、垫板、螺栓均拆除,3-20轴埋件存在空鼓情况,20-24轴埋件不空鼓。3~13/F轴混凝土存在爆裂现象,13~24/F轴构件熏黑,粉刷起皮脱落;3~19/(1/G)轴混凝土存在爆裂现象,19~24轴构件熏黑,粉刷起皮脱落。

  (4)经检测3~20轴梁底埋件存在空鼓现象,20~24轴梁底埋件无明显损伤。

  2.建议

  (1)针对混凝土爆裂严重的屋面板,重新浇筑混凝土,爆裂不严重的屋面板进行加固补强。吊车梁埋件基本无明显变形,建议保留原预埋件、预埋板,局部进行注胶修复。建议对熏黑部分进行处理或采取提高耐久性的措施。

  (2)针对标高6.050m处的梁和外墙圈梁应进行耐久性修复,凿除表面酥松混凝土、抹界面剂、挂钢丝网、抹修复砂浆。

  (3)本报告的加固维修及拆除建议供相关方参考,具体加固维修及拆除措施应由具有资质的单位出具方案。

  (4)施工中应注意安全支护和防护措施,可根据结构受损程度,按设计要求在梁和楼板底部设置安全支撑,以免在修复加固的施工过程中构件损伤继续发展甚至断裂、倒塌;按照柱-梁-楼板的加固施工顺序进行加固施工。

  五、主要技术依据

  (1)《建筑结构检测技术规程》(GB 50344-2004);

  (2)《混凝土结构现场检测技术标准》(GB/T50784-2013);

  (3)《火灾后建筑结构鉴定标准》(CECS 252:2009);

  (4)委托方提供的图纸及其他资料等。
