上海宝山某厂房变形专项检测

  一、建筑物概况

  上海某钢材加工配送有限公司厂房位于上海市宝山区,建于2011年,由青岛某建筑设计有限公司(上海分公司)设计,施工及监理单位均不详。厂房为单层门式刚架结构房屋,南北向共五跨,跨度均为21.0m,柱距为14.4m和7.2m,柱截面尺寸为H655mm×340mm×14mm×20mm,南北向总长105.0m,东西向总长129.6m,抗风柱距均为7.00m。厂房钢板及型钢采用Q345B材料,基础形式为桩基础。厂房建筑面积约为13608.0㎡。

上海宝山某厂房外立面

  二、检测目的、范围和内容

  受检厂房位于上海市宝山区月浦,现由于厂房1~10/N-U轴区域内货物堆载使地坪产生沉降,为了解厂房变形情况,特委托我司对该厂房内堆载货物周围结构进行变形专项检测,并对可能存在的问题提出处理建议。主要检测内容如下:

  (1)厂房使用情况调查;

  (2)厂房建筑结构尺寸复核;

  (3)厂房内柱基不均匀沉降检测;

  (4)厂房钢柱垂直度检测;

  (5)厂房地坪不均匀沉降检测。

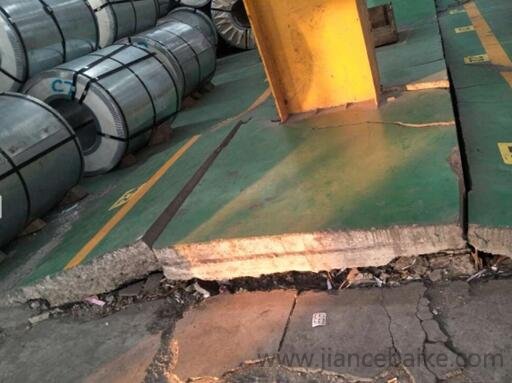

厂房内地坪变形状况

  三、检查及分析结果

  1.厂房使用情况调查

  通过对现场的实地考察及向委托方了解,该厂房建造于2011年,自建成投入使用后一直作为生产车间使用,使用期间未进行过改造,未遭受过火灾等灾害。

  2.厂房建筑结构尺寸复核

  (1)建筑分隔、门窗位置及结构布置情况的检测与复核。采用手持式激光测距仪和钢卷尺对厂房内部建筑分隔、门窗洞口尺寸及厂房柱间支撑、屋架、屋面板结构布置等进行检测与复核。现场复核结果表明,内部建筑分隔及门窗洞口尺寸等均与设计图纸基本相符;房屋结构构件布置均与原设计图纸基本相符。

  (2)主要轴线尺寸的检测与复核。该房屋建筑、结构图纸齐全,根据委托方提供的房屋建筑、结构图纸,对厂房轴线尺寸进行复核。采用手持式激光测距仪和钢卷尺对主要轴线间距进行检测与复核。

  检测结果表明,该厂房主要轴线尺寸的偏差基本在《钢结构工程施工质量验收规范》(GB50205-2001)允许偏差范围之内,房屋轴线尺寸与设计图纸基本相符。

  3.钢柱垂直度检测

  结合现场检测条件并根据房屋实际情况,按照投点法测量柱顶部相对于底部的偏移值,采用leica TCR1202+R400型全站仪对柱垂直度进行检测,所测钢结构柱垂直度允许偏差基本满足《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)中相关规定要求。

  4.柱基相对沉降检测

  现场采用TCR 1202+R400型全站仪,以1/R轴线柱为基准点,对厂房柱设计处于同一标高处的柱脚进行相对沉降检测,高于基准点为正值,低于基准点为负值。

  由检测结果可以得出,厂房柱最大相邻沉降差为37mm,最大局部倾斜率为2.58‰,小于《建筑地基基础设计规范》(GB50007-2011)关于工业建筑相邻柱基局部倾斜率的限值5‰。(注:沉降观测包含施工误差,l为相邻柱基的中心距离)。

  5.厂房地坪相对沉降检测

  现场采用TCR 1202+R400型全站仪对该厂房室内地坪进行不均匀沉降检测,以柱基为基础平面向地坪内方向测量,检测结果表明,地坪最大沉降为653mm,大于《建筑地面工程施工质量验收规范》(GB50209-2010)中表5.1.7允许值5mm(每2m)。

  四、结论及建议

  1. 结论

  (1)受检房屋建于2011年,自建成投入使用后一直作为生产车间使用,使用期间未进行改造,没有遭受过火灾等灾害。

  (2)采用手持式激光测距仪和钢卷尺对厂房内部建筑分隔、门窗洞口尺寸及厂房柱间支撑、屋架、屋面板结构布置等进行检测与复核。现场复核结果表明,内部建筑分隔及门窗洞口尺寸等均与设计图纸基本相符;房屋结构构件布置均与原设计图纸基本相符。

  (3)采用手持式激光测距仪和钢卷尺对主要轴线间距进行检测与复核,检测结果表明,该厂房主要轴线尺寸的偏差基本在《钢结构工程施工质量验收规范》(GB50205-2001)允许偏差范围之内,房屋主要轴线尺寸与设计图纸基本相符。

  (4)采用leica TCR1202+R400型全站仪对该厂房柱垂直度进行检测,所测钢结构柱垂直度允许偏差满足《钢结构工程施工质量验收规范》(GB50205-2001)中相关规定要求。

  (5)现场采用TCR 1202+R400型全站仪,以1/R轴线柱为基准点,对厂房柱同一标高处的坐标进行相对沉降检测,最大局部倾斜率为2.58‰,小于《建筑地基基础设计规范》(GB50007-2011)关于工业建筑相邻柱基局部倾斜率的限值5‰。

  (6)地坪局部沉降较大,最大沉降达653mm,大于《建筑地面工程施工质量验收规范》(GB50209-2010)中允许值5mm(每2m)。

  2. 建议

  (1)建议在条件允许的情况下对损坏地坪进行修复。

  (2)建议定期检查厂房钢柱的变形情况。

  五、主要技术依据

  (1)《工业建筑可靠性鉴定标准》(GB50144-2008);

  (2)《房屋质量检测规程》(DG J08-79-2008);

  (3)《建筑结构检测技术标准》(GB/T50344-2004);

  (4)《钢结构工程施工质量验收规范》(GB50205-2001);

  (5)《钢结构检测与鉴定技术规程》(DG/TJ08-2011-2007);

  (6)《工程测量规范》(GB50026-2007);

  (7)《建筑变形测量规范》(JGJ/T8-2016);

  (8)《建筑地基基础设计规范》(GB 50007-2011);

  (9)《既有建筑物结构检测与评定标准》(DG/TJ08-804-2005)

  (10)《钢结构设计规范》(GB 50017-2003);

  (11)《门式刚架轻型房屋钢结构技术规范》(GB51022-2015);

  (12)委托方提供的原始设计资料。
