武汉市人行天桥构筑物安全性检测

  一、构筑物概况

  受检人行天桥位于武汉,均建造于1988年左右,人行天桥高度约12.0m,建筑面积约1200m2,人行天桥高度约12.0m,建筑面积约260m2,结构形式均为混合桁架。设计单位为湖北某设计院,施工单位不详。原结构图纸齐全。

武汉市青山区人行天桥构筑物安全性检测

  二、检测目的、范围和内容

  受检人行天桥位于武汉,结构形式均为混合桁架。现武汉某公司为了解设备区人行天桥安全性,特委托我司对人行天桥进行安全性检测,检测内容如下:

  (1)结构使用情况调查

  通过对现场的实地考察及向委托方了解、调查结构的使用功能及使用情况,了解是否有结构改变以及用途变更等情况,了解区人行天桥的修缮历史等。

  (2)结构调查

  现场采用DISTO TM A8激光测距仪、5M钢卷尺、测厚仪和0-200mm游标卡尺等对人行天桥的轴线尺寸、结构布置、构件尺寸等情况进行现场测绘。

  (3)结构倾斜检测

  使用TCR1202+R400型全站仪对预制混凝土柱进行垂直度测量,检测垂直度是否满足规范要求。

  (4)结构构件损伤状况检测

  检查结构构件是否有裂缝、变形以及局部损伤情况,用文字、照片等形式进行记录与分析。

  (5)结构承载能力验算

  本次采用中国建筑科学研究院结构计算程序PKPM(V3.1版)系列软件对人行天桥按实测结构布置及构件截面尺寸进行建模,并对人行天桥进行结构承载力验算。

武汉市青山区人行天桥构筑物安全性检测

  三、检测及分析结果

  1.结构使用情况

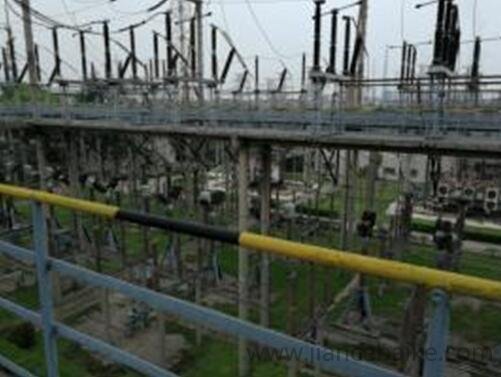

  人行天桥位于厂区附近,结构形式均为混合桁架,东西向柱距为2.00m,南北向柱距为15.00m。结构形式均为混合桁架。天桥建成后一直作为检修通道使用。

  2.结构检测

  人行天桥结构图纸齐全,现场对结构构件进行了复核。主要包括结构布置、轴线尺寸、结构构件截面尺寸等。检测结果表明,人行天桥结构布置、轴线尺寸、结构构件截面尺寸等与原设计图纸基本相符。

  (1)主要轴线尺寸的检测。采用DISTO TM A8激光测距仪和5M钢卷尺对主要轴线间距进行检测。

  (2)主要结构构件截面尺寸的检测。对人行天桥梁、柱等构件的截面尺寸进行测量。

  3.立柱垂直度检测

  使用TCR1202+R400型全站仪对人行天桥立柱进行垂直度测量。测量结果表明,人行天桥立柱垂直度满足《工业建筑可靠性鉴定标准》(GB50144-2008)的相关规定要求。

  4.结构损伤状况的检测

  为明确损伤状况,现场对人行天桥进行了完损检测。

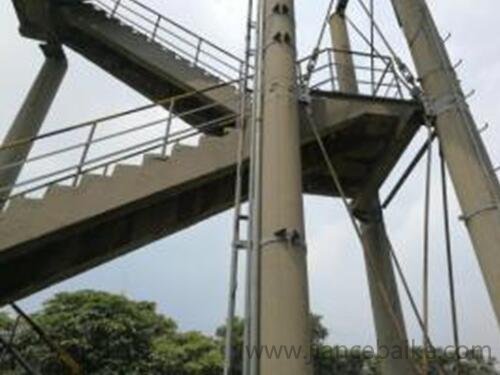

  检测结果表明,受检人行天桥预制混凝土柱基本完好,个别柱存在损伤;部分预应力混凝土梁、预制混凝土板及楼梯梯段混凝土存在损伤,少数构件钢筋锈胀,造成混凝土脱落,预制板底面钢构件及柱间钢支撑存在锈蚀情况。

  四、结构安全性分析

  受检人行天桥预制混凝土柱基本完好,个别柱存在损伤;部分预应力混凝土梁、预制混凝土板及楼梯梯段混凝土存在损伤,少数构件钢筋锈胀,造成混凝土脱落,预制板底面钢构件及柱间钢支撑存在锈蚀情况。

  受检人行天桥均未见明显的倾斜及不均匀沉降现象,结构构件损伤分析主要原因为结构材料老化导致,因此可认定受检人行天桥基础承载力均满足使用要求。受检人行天桥上部结构采用400#混凝土(C38),现场检测预制混凝土柱基本完好,计算结果表明,受检人行天桥结构基本满足原设计承载力要求;但结构存在的损伤,对结构的承载力不利,存在安全隐患。根据《工业建筑可靠性鉴定标准》(GB50144-2008),受检人行天桥的结构安全性评级为B级。

  五、检测结论及建议

  受检人行天桥位于武汉市,均建造于1988年左右,人行天桥高度约12.0m,建筑面积约1200m2,人行天桥高度约12.0m,建筑面积约260m2,设计单位为湖北省电力勘测设计院,施工单位不详。原结构图纸齐全。人行天桥东西向柱距为2.00m,南北向柱距为15.00m,结构形式均为混合桁架。天桥建成后一直作为检修通道使用。为了解人行天桥安全性,对结构进行安全性检测。检测结论及建议如下:

  1.检测结论

  (1)受检人行天桥预制混凝土柱基本完好,个别柱存在损伤;部分预应力混凝土梁、预制混凝土板及楼梯梯段混凝土存在损伤,少数构件钢筋锈胀,造成混凝土脱落,预制板底面钢构件及柱间钢支撑存在锈蚀情况。

  (2)测量结果表明,受检人行天桥立柱垂直度满足《工业建筑可靠性鉴定标准》(GB50144-2008)的相关规定要求。

  (3)结构采用400#混凝土(C38),且现场检测预制混凝土柱基本完好,受检人行天桥结构基本满足原设计承载力要求;结构主要存在的损伤在于应力混凝土梁、预制混凝土板及楼梯梯段混凝土存在损伤,局部钢筋锈胀,混凝土脱落,存在安全隐患。

  (4)受检人行天桥的结构安全性评级为B级。

  2.建议

  (1)对预制板底面钢构件及柱间钢支撑等锈蚀较严重处进行除锈后喷涂防锈漆,并做好预防措施。

  (2)对预应力混凝土梁、预制混凝土板及楼梯梯段存在混凝土损伤的部位进行局部修复加固处理。

  (3)结构修复并满足安全使用要求后,建议5年一定期,对人行天桥进行检查维护,发现异常情况及时检测鉴定。

  六、主要技术依据

  (1)《建筑结构检测技术标准》(GB/T50344-2004);

  (2)《工程测量规范》(GB50026-2016);

  (3)《建筑结构荷载规范》(GB50009-2012);

  (4)《建筑变形测量规范》(JGJ8-2016);

  (5)《建筑地基基础设计规范》(GB50007-2011);、

  (6)《混凝土结构现场检测技术标准》(GBT 50784-2013);

  (7)《混凝土结构工程施工质量验收规范》(GB50204-2015);

  (8)《钢结构现场检测技术标准》(GB/T50621-2010);

  (9)《钢结构工程施工质量验收规范》(GB50205-2001);

  (10)《工业建筑可靠性鉴定标准》(GB50144-2008);

  (11)委托单位提供,钢支架结构设计图纸等资料。
