一、检测的目的、范围和内容
为保证上海徐汇区某小学校区户外电子屏后期的正常使用，特委托我司对该广告牌进行质量检测。
本次检测内容如下：
(1)外观质量检测;
(2)钢结构布置检测;
(3)钢结构焊接质量及连接锚栓检测;
(4)钢结构锈蚀情况检测;
(5)根据目前现状，结合现场检测数据，出具质量检测报告。
二、建筑结构概况

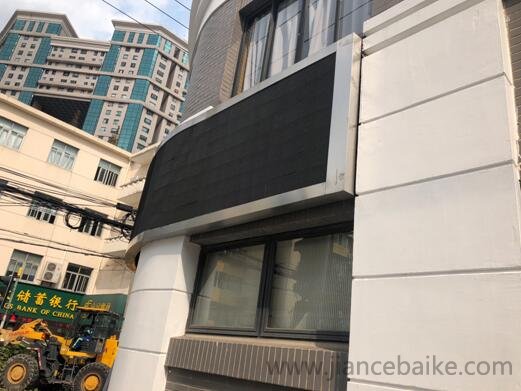

本次受检电子屏位于上海市徐汇区。电子屏总长约为10.23m，高约为1.12m，牌面总面积约为114.57m2。受检电子屏设计单位及施工单位均不详。
该电子屏主体结构为钢结构。钢结构构架主要采用矩形钢管焊接而成，所采用矩形钢管截面尺寸均为40mm×16mm×3.5mm，钢结构构架通过M16化学锚栓与主体结构相连。
三、完损状况检测及分析汇总
1.外观质量检测
为明确受检电子屏损伤状况，现场对其结构进行了损伤检测。经检测，受检电子屏结构构件无明显损坏，构件连接节点基本完好。
2.钢结构构架测绘
现场对受检电子屏构架进行了调查，现场用5m的钢卷尺、游标卡尺、手持式激光测距仪和测厚仪对矩形钢管布置情况进行了测量。
3.钢结构焊接质量及连接锚栓检测
该电子屏的钢结构连接节点及钢构架连接节点均采用焊接方式，电子屏整体与主体建筑采用锚栓连接。现场采用目测的方法观察焊缝是否有裂纹，并辅以低倍放大镜，对表面油漆等杂物清除干净的焊缝表面进行检测，检测结果表明，焊缝均基本饱满，锚栓连接贴合紧密，无明显松动。
四、检测结论及建议
1.结论
通过对受检电子屏的现场检查及检测，得出以下几点结论：
(1)受检电子屏位于上海市徐汇区，钢结构构架主要采用矩形钢管焊接而成，钢结构构架通过化学锚栓与原有主体结构相连。
(2)检查结果表明，受检电子屏结构构件无明显损坏，构件连接节点基本完好，钢结构焊缝基本饱满，锚栓连接贴合紧密，无明显松动。
2.建议
(1)建议定期对该户外电子屏进行检查，并做好钢结构部分的防锈除锈措施。
(2)建议定期对钢结构构架、连接节点进行检查、保养及维护;特别在大风、大雪、雷雨和梅雨季节，对连接节点着重检查，防止事故的发生。
五、主要技术依据
(1)《城市户外广告设施技术规范》(CJJ149-2010);
(2)《钢结构工程施工质量验收规范》(GB50205-2001);
(3)《建筑结构检测技术标准》(GB/T50344-2004);
(4)《钢结构设计规范》(GB50017-20017);
(5)委托单位提供的相关资料。
