上海某公司楼板承载力专项检测

  一、检测目的、范围和内容

  上海某科技股份有限公司办公楼第2层A~B/19~20轴区域目前作为设备间使用,建筑面积约43.2m2,业主在使用过程中发现楼面存在不规则裂缝,裂缝出现时间不详。为了解该区域楼板承载力情况,该科技股份有限公司特委托我司对该设备间进行楼板承载力专项检测。

  具体工作内容如下:

  (1)受检设备间设备布置情况调查;

  (2)受检设备间楼板厚度测量;

  (3)受检设备间楼板损伤检测;

  (4)受检设备间楼板混凝土强度检测;

  (5)受检设备间楼板钢筋配置检测;

  (6)根据现场检测结果,验算楼板承载力;

  (7)结合现场检测及验算结果,出具检测报告,并提出处理建议。

上海某公司楼板承载力专项检测

  二、建筑、结构概况

  上海某科技股份有限公司办公楼位于上海市青浦区,竣工于2011年,原设计单位为上海某建筑设计有限公司,原施工单位为上海建筑有限公司,原监理单位为上海某建设工程监理咨询有限公司。该办公楼结构类型为钢筋混凝土框架结构,建筑、结构图纸基本齐全,地上3层(局部4层),无地下室,首层层高为5.0m,第2,3层层高均为4.5m,室内外高差为0.15m, 建筑高度为17.2m,建筑面积约2400m2,2013年建成。结构的平面形式为矩形,总轴网尺寸为54.0m×14.4m,主要柱距为6.0m、7.2m,柱截面尺寸主要为500mm×550mm,框架梁截面尺寸主要为250mm×700mm、250mm×600mm,次梁主要截面尺寸为250mm×500mm,楼(屋)面板均为现浇钢筋混凝土板,设计厚度均为120mm,基础为桩基础,承台埋深约1.5m,基础、梁、板、柱设计混凝土强度等级均为C30,梁、柱纵向受力钢筋均采用HPB335级钢筋,箍筋采用HPB235级钢筋,楼(屋面)板钢筋均采用HRB400级钢筋。建筑外隔墙地上部分采用250mm厚混凝土空心砌块M5混合砂浆砌筑,内隔墙部分采用200mm厚混凝土加气砌块(楼梯间采用250mm混凝土加气砌块)M5混合砂浆砌筑,部分采用轻质隔墙板。

上海某公司楼板承载力专项检测

  三、结论与建议

  通过对受检设备间的现场检测和承载力验算,得出如下结论:

  (1)受检设备间现场凿除建筑面层,未见楼板裂缝;

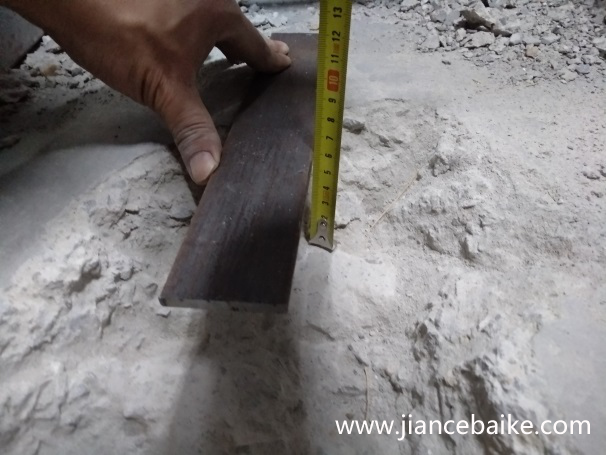

  (2)受检设备间结构楼板实测厚度为113mm,低于原设计图纸中板厚120mm;

  (3)受检设备间楼板构件混凝土强度推定值为31.3~32.3MPa,满足原设计混凝土强度等级C30要求;

  (4)受检设备间楼板实测钢筋直径、间距与原设计图纸基本一致;

  (5)受检设备间楼板结构验算表明,楼板配筋基本满足正常使用下承载力要求,楼板最大裂缝宽度为0.2mm、最大挠度为1/300均满足规范要求。

  7.2建议

  (1)严格控制受检设备间楼板的使用荷载限值;

  (2)后续使用过程中对受检设备间楼板定期进行检查、维护、维修,发现问题应及时进行处理。
