安徽厂房二层楼板承载力检测方案

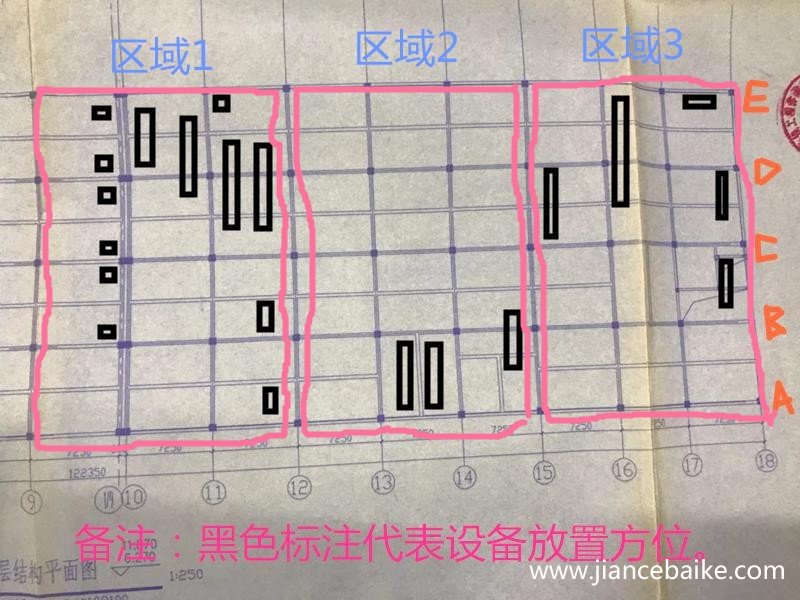

        某电器有限公司厂房位于浦东新区某路某号,为一幢三层框架结构厂房,该房屋建造于2004年,建筑面积为24119.75平方米,结构图纸齐全。此次检测范围为: 某电器有限公司厂房二层楼板9-12/A-E(详见附图1-1),其中区域1(某渝秀公司租借范围)共计13台重型机械设备和高密度的纸张堆载物,为了解该厂房二层楼板区域1的承载力真实现状,并为后期厂房二层楼板区域1的安全使用提供依据。现业主拟对该厂房的区域1进行楼板承载力检测,拟委托我公司对该厂房区域1二层梁柱及楼板承载力进行专项检测。



测试参照的标准:

(1)《建筑结构检测技术标准》(GB 50344-2004);
(2)《工程测量规范》(GB 50026-2007);
(3)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);
(4)《混凝土结构现场检测技术标准》(GB/T 50784-2013);
(5)《建筑结构荷载规范》(GB50009-2012);
(6)《混凝土结构设计规范》(GB50010-2010)(2015版);
(7)《混凝土中钢筋检测技术规程》(JGJ/T 152-2008);
(8)委托方提供的相关资料。

拟使用仪器设备:

序号 仪器名称 型号 编号 备注
1 钢直尺 300mm JC 07-LS14-002 /
2 激光测距仪 DISTO TM A8 JC 07-LA53-002 /
3 钢卷尺 5M JC 07-LS15-001 /
4 钢筋探测仪 PS200 JC 07-JY49-002 /
5 混凝土回弹仪 ZC3-A JC 07-JY34-020 /
6 非金属超声波检测仪 NM-4B JC07-LG46-002 /
7 游标卡尺 0-200mm JC07-LG46-016 /
8 碳化深度测量仪 (0~8)mm / /
9 钢丝刷 / / /
10 砂轮机 / / /
11 220V电缆线 / / /
12 数码相机 Sony / /

梁、柱承载力专项检测内容:

为了解二层区域梁柱及楼板承载力情况,现场需对该区域进行检测,具体检测内容如下:
(一)结构概况调查
受检区域轴网尺寸检测及梁柱、楼板截面尺寸检测;
(二)构件材料强度检测
对受检区域梁柱、楼板混凝土强度进行检测。
(三)构件配筋情况检测
对受检区域梁柱、楼板先进行开凿,后对钢筋配置情况进行检测。
(四)构件变形检测
对受检区域混凝土构件(梁、板、柱)变形情况进行检测。
(五)建模计算分析
根据受检区域梁、板、柱完损状况及连接节点的现场检测结果以及现场检测的相关资料,综合考虑二层楼面荷载对受检区域梁、板、柱的承载力影响,通过PKPM建模计算,进而判断受检区域梁、板、柱的承载力是否满足安全性需求。
计算软件采用中国建筑科学研究院PKPMCAD工程部编制的PKPM系列设计软件。结构模型采用经现场检查的后的实际结构进行整体分析计算。计算分析的主要内容包括计算模型的选取、荷载的计算以及结构反应的分析
综合现场检查的情况及计算分析的结果,结合房屋后续使用功能,对受检区域梁、板、柱结构进行安全性评估,为保证二层楼板的正常使用。

需要配合事宜:

(1)检测项目由委托方、检测方最后决定;
(2)现场检测时,现场需要委托方配合仪器设备所需的电源。若需登高,委托方需提供登高设备,如脚手架、梯子等;
(3)委托方提供历史维修记录或相关资料。

安全措施:

(1)进入现场检测作业的人员应身着劳防用品。
(2)进入检测现场要注意行走安全,防止摔伤事故。
(3)现场检测设置专人监护,防止高空抛物等对检测人员的伤害。
(4)上下建筑物时踩稳踏实,注意脚底打滑。

检测工期安排:

现场检测的时间为1天。检测报告出具的时间为现场检测结束之日起10个工作日内。

检测及报价:

1、针对该项目需求报价明细如下:
序号 项目名称 检测区域面积(平方米) 小计(万元)
1 楼板承载力专项检测 区域1(9-12/A-E轴):670.3 --
2 总计(万元) --
备注 1、厂房楼板承载力检测1000平方米以内,按楼板承载力专项检测起步费收取--万元;
2、厂房楼板承载力检测涉及到部分梁、板、柱的取样检测,局部会有一定的破损(200*200mm或直径100mm孔),不会影响整体的安全,检测完成后需要业主方自行修复。(取样检测目的是:为了根据厂房的现状更加准确的对主体结构的钢筋、混凝土强度的测试)
3、以上报价含 6%增值税专票,技术服务费。
4、本单位出具的相关检测报告具备法律效应。


2、建议额外检测区域及报价如下:
根据现场踏勘实际情况分析:区域2、区域3也有类似大量重型机械设备和纸张堆载物,且重型机械设备和纸张堆载物吨位相对较重,部分机械设备在承重的同时伴有振动(疲劳损坏);从安全的角度考虑也建议对该区域做楼板承载力专项检测,区域1、区域2、区域3三个区域同时检测报价如下表。
序号 项目名称 检测区域面积(平方米) 小计(万元)
1 楼板承载力专项检测 区域1(9-12/A-E轴):670.3 --
2 区域2(12-15/A-E轴):652.5
3 区域3(15-18/A-E轴):652.5
4 总计(万元) --
备注 1、厂房楼板承载力检测1000平方米以内,按楼板承载力专项检测起步费收取2.5万元;综合考虑区域1、区域2、区域3同时进行楼板承载力检测,检测总价可优惠至3.5万元。
2、厂房楼板承载力检测涉及到部分梁、板、柱的取样检测,局部会有一定的破损(200*200mm或直径100mm孔),不会影响整体的安全,检测完成后需要业主方自行修复。(取样检测目的是:为了根据厂房的现状更加准确的对主体结构的钢筋、混凝土强度的测试)。
3、以上报价含 6%增值税专票,技术服务费。
4、本单位出具的相关检测报告具备法律效应。
