一、项目名称
江苏某废料处置有限公司厂房质量检测，江苏某废料处置有限公司位于江苏省连云港市，本次检测厂房共两栋，分别为危废暂存库和灰渣暂存库，均为单层钢筋混凝土框架结构，建于2015年。该批受检厂房设计单位为江苏某建工程设计有限公司，施工单位及监理单位等均不详。
二、检测目的、范围和内容
江苏某废料处置有限公司位于江苏省连云港市，本次检测厂房共两栋，为危废暂存库和灰渣暂存库。为了解当前厂房的质量状况，江苏某废料处置有限公司特委托我司对该批厂房进行质量检测。本次检测的主要内容包括：
(1)厂房建筑、结构概况调查;
(2)厂房使用情况调查;

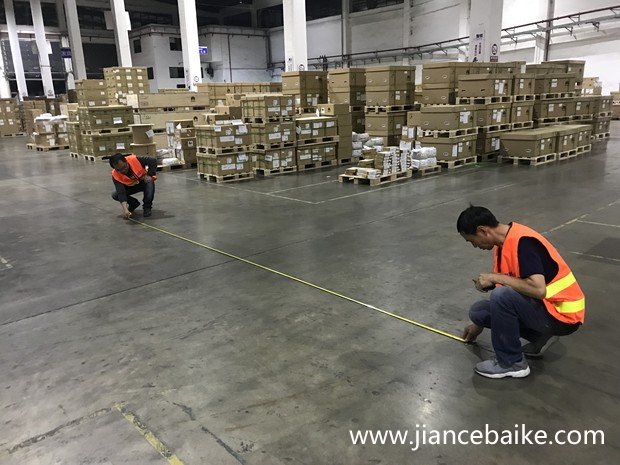

(3)厂房建筑、结构平面布置图复核;
(4)厂房损伤情况调查;
(5)厂房主体结构材料强度检测;
(6)厂房变形情况检测;
(7)检测鉴定结论及处理建议。
三、检查及分析结果
1 、厂房建筑结构概况调查
危废暂存库为一栋单层钢筋混凝土框架结构，建造于2015年。厂房平面呈矩形，东西方向轴线总尺寸为30.00m，南北方向轴线总尺寸为为27.00m，建筑总面积为830.30 m2。该厂房层高为9.00m，室内外高差为0.20m，建筑总高度为9.20m。该厂房东西方向共5列柱，柱距主要为7.50m，南北向共4列柱，柱距主要为9.00m。框架柱截面尺寸主要为450mm×500mm、300mm×400mm，框架梁截面尺寸主要为500mm×850mm、450mm×850mm。基础采用预应力混凝土管桩基础，桩型为PC-500(110)-AB-C60，承台高度均为800mm，承台底标高为-1.20m。地面以下均采用C35混凝土，框架结构柱、梁、板、梯板采用C30混凝土，填充墙厚240mm。屋面为平屋面，铺设YTSa153-1型双T板。外立面详见附件二：检测照片1~4。
灰渣暂存库为一栋单层钢筋混凝土框架结构，建造于2015年。厂房平面呈矩形，东西方向轴线总尺寸为30.00m，南北方向轴线总尺寸为为30.00m，建筑总面积为921.70 m2。该厂房层高为9.00m，室内外高差为0.20m，建筑总高度为9.20m。该厂房东西方向共5列柱，柱距主要为7.50m，南北向共4列柱，柱距主要为10.00m。框架柱截面尺寸主要为450mm×500mm、300mm×400mm，框架梁截面尺寸主要为500mm×850mm、450mm×850mm。基础采用预应力混凝土管桩基础，桩型为PC-500(110)-AB-C60，承台高度均为800mm，承台底标高为-1.20m。地面以下均采用C35混凝土，框架结构柱、梁、板、梯板采用C30混凝土，填充墙厚240mm。屋面为平屋面，铺设YTSa153-1型双T板。外立面详见附件二：检测照片17~20。
2、厂房使用情况调查
受检厂房原始建筑、结构图纸基本齐全，受检厂房均建于2015年;该批厂房自建成后未发生火灾、使用功能改变和使用荷载过大等情况。
3 、厂房损伤检测
为明确受检厂房损伤状况，现场对受检厂房进行了损伤检测。经检测，危废暂存库主要损伤为外墙墙体粉刷层开裂，内墙墙体粉刷层渗水霉变;灰渣暂存库主要损伤为外墙墙体粉刷层开裂，内墙墙体粉刷层渗水霉变和混凝土柱表面饰砖损坏脱落。各受检厂房的主体结构基本完好，各结构构件及连接节点完好。
厂房主体结构材料强度检测
4、根据受检厂房现场实际情况，采用ZC3-A型混凝土回弹仪，参照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23- 2011)对该批受检厂房的混凝土构件进行抽样检测，现场采用酚酞试剂对受检混凝土碳化深度进行测试，受检混凝土碳化深度为2.0mm。检测结果表明，危废暂存库混凝土构件的混凝土强度在30.8MPa~35.0MPa之间，平均值为32.9MPa，标准差为1.75MPa：危废暂存库混凝土构件的混凝土强度在32.0MPa~34.7MPa之间，平均值为33.2MPa，标准差为1.05MPa。危废暂存库和灰渣暂存库的混凝土构件的强度等级均可推定为C30，与设计图纸相符。
5、厂房变形情况检测
(1)厂房相对高差检测
根据现场实际情况，采用RTS112SR5L全站仪，对危废暂存库和灰渣暂存库选取设计处于同一水平面的窗台进行相对高差检测，高于基准点为正值，低于基准点为负值。
检测结果可以得出，危废暂存库局部最大相对倾斜率为2.62‰，小于《建筑地基基础设计规范》(GB50007-2011)关于同类建筑结构相对倾斜的限值3‰(包含测量误差和施工误差)。
检测结果可以得出，灰渣暂存库局部最大相对倾斜率为2.29‰，小于《建筑地基基础设计规范》(GB50007-2011)关于同类建筑结构相对倾斜的限值3‰(包含测量误差和施工误差)。
(2)厂房倾斜检测。

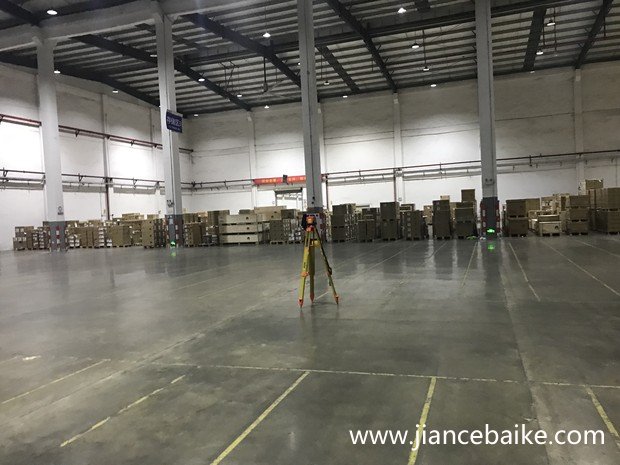

结合现场检测条件并根据厂房实际情况，采用RTS112SR5L全站仪对危废暂存库和灰渣暂存库受检厂房整体倾斜进行检测。
检测结果表明，危废暂存库整体向东北方向倾斜，最大倾斜率为向北2.28‰，各测点倾斜率均小于《建筑地基基础设计规范》(GB50007-2011)中规定的厂房整体倾斜限值4.0‰(倾斜观测包含测量误差和施工误差)。
四 、检测结论与建议
1、 结论
通过对江苏某废料处置有限公司危废暂存库和灰渣暂存库厂房的检测，得出以下几点结论：
(1)该批受检厂房位于江苏省连云港市，该批厂房自2015年建成后未发生火灾、使用功能改变和使用荷载过大等情况。
(2)现场对各受检厂房主体结构及结构构件进行了外观损伤检测，经检测，危废暂存库存在的损伤为外墙墙体粉刷层开裂，内墙墙体粉刷层渗水霉变;灰渣暂存库存在的损伤为外墙墙体粉刷层开裂，内墙墙体粉刷层渗水霉变和混凝土柱表面饰砖损坏脱落。各受检厂房的主体结构基本完好，各结构构件及连接节点完好。
(3)经检测，危废暂存库和灰渣暂存库的混凝土构件的强度等级均可推定为C30，与设计图纸相符。
(4)根据现场测量结果表明，危废暂存库局部最大相对倾斜率为2.62‰，灰渣暂存库局部最大相对倾斜率为2.29‰，均小于相关规范限值;危废暂存库整体最大倾斜率为向北2.28‰，灰渣暂存库局部最大倾斜率为向南2.67‰，均小于相关规范限值。
综上所述，连云港市赛科废料处置有限公司的危废暂存库和灰渣暂存库厂房均可满足正常使用要求。
2、 建议
(1)建议对各厂房现有的损伤进行修复。
(2)建议在后续使用过程中对受检厂房进行定期外观质量及变形监测。若发现原结构使用过程中有异常情况并存在安全隐患时，应及时采取有效处理措施。
五、 主要技术依据
(1)《厂房完损等级评定标准(试行)》(城住字(84)第678号);
(2)《建筑结构检测技术标准》(GB/T50344-2004);
(3)《建筑变形测量规范》(JGJ 8-2016);
(4)《工程测量规范》(GB 50026-2007);
(5)《建筑地基基础设计规范》(GB5007-2011);
(6)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23- 2011);
(7)《混凝土结构工程施工质量验收规范》(GB50204-2015);
(8) 业主提供的有关资料。
郑重声明：本站所有内容均来自互联网，版权归作者所有。仅用作学习交流使用，如若侵权请联系我们删除。
