一、拖曳水池概况

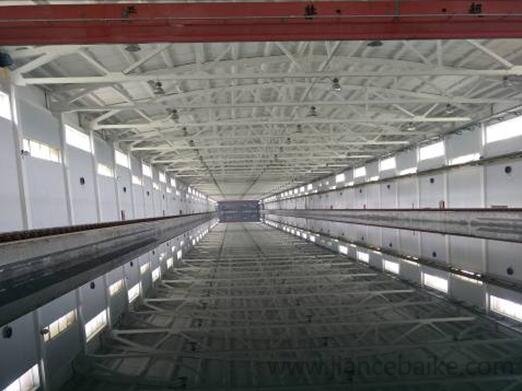

上海某大学多功能拖曳水池实验室位于上海市闵行区，为一幢二层排架结构实验室，建造于2011年。该实验室平面形式呈“矩形”，总长度约337 m，总宽度43 m，总高度15 m，总建筑面积约为12223 m2。在该实验室内有一座多功能拖曳水池，其长度为300.0 m，宽度为16.0m，水深为7.5 m。该拖曳水池基础为预应力管桩基础，设计单位为某设计研究院工程有限公司，拖曳水池的轨道安装系统单位不详。
二、检测目的、范围和内容
上海某大学多功能拖曳水池在南、北两侧壁上各安装一根轨道，每根轨道总长为300m，由每段12m长的轨道焊接而成，两条根道间距为16.6m，为了解该拖曳水池实验室轨道系统的直线度、水平度、平行度及粗糙度等当前的轨道安装实际状况，特委托我司对上述轨道系统进行检测。由于拖车停泊在轨道西侧，不能移动，遮挡了轨道一小部分测量点的视线，故本次未对拖车占用轨道及遮挡轨道的监测点进行测量。检测技术要求如下：
(1)水平度的技术要求：相对于基准点，轨道顶面各点的水平度偏差必须小于±0.1mm，每米偏差小于±0.05mm;
(2)直线度的技术要求：相对于基准点，直线度偏差必须小于±0.2mm，每米偏差小于±0.1mm;
(3)平行度的技术要求：两条轨道在池壁顶端平行铺设，轨道中心线间距离为16.6m;
(4)粗糙度技术要求：轨面上表面粗糙度达到Ra 3.2μm，其余表面需达到Ra 6.3μm。
具体检测工作内容如下：
(1) 拖曳水池轨道系统概况调查;
(2) 轨道系统直线度检测;
(3) 轨道系统水平度检测;
(4) 轨道系统平行度检测;
(5) 轨道系统粗糙度检测;
(6) 根据现场检测结果，给出多功能拖曳水池轨道系统的当前安装实际状况，出具检测报告书。
三、测试参照规范、标准及依据
(1)《产品几何技术规范(GPS)几何公差 形状、方向、位置和跳动公差标准》(GB/T1182-2008);
(2)《产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值》( GB/T1031—2009) ;
(3)业主提供的图纸及技术要求。
四、检测数据及分析
1.拖曳水池轨道系统概况调查
经过现场调查了解，被检测多功能拖曳水池实验室位于上海市闵行区，建造于2015年。该多功能拖曳水池东西方向总长度为300.0m，宽度为16.0m，水深为7.5 m。在拖曳水池南、北两侧床道上各安装一根轨道，每根轨道总长为300m，由每段12m长的轨道焊接而成。南北两根轨道间距为16.6m，该拖曳水池基础为预应力管桩基础。
2.轨道系统直线度检测
通过Polywors软件对主轨和副轨直线度进行计算，检测结果为：主轨中心线的直线度为：0.522mm;副轨中心线的直线度为：0.395mm。
3.轨道系统平行度检测

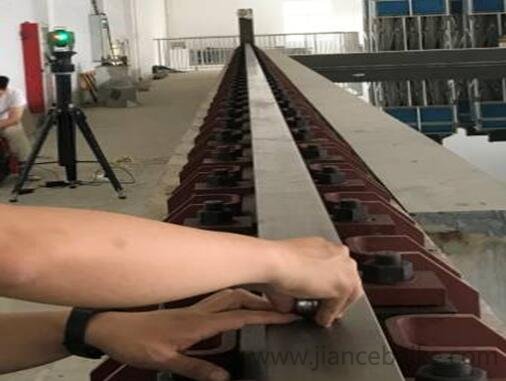

现场采用API OT2激光跟踪仪对轨道系统平行度进行检测，检测结果为：与设计轨距16600mm对比，主轨、副轨每0.5米平均轨距为16599.425mm，每0.5米轨距偏差最大值为1.101mm，每0.5米轨距偏差最小值为-1.902mm，每0.5米轨距偏差平均值为-0.575mm。
4.轨道系统水平度检测
现场采用API OT2激光跟踪仪对轨道系统水平度进行检测，以主轨和副轨上测量的所有点，通过Polyworks空间分析软件分别计算出主轨和副轨各轨面的水平度。检测结果为：主轨轨面平面度为：0.534mm，副轨轨面平面度为：0.420mm。
5.轨道系统粗糙度检测
现场采用TR200粗糙度检测仪在轨道的上表面、外测表面及内侧表面按照《产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值》( GB/T1031—2009)的要求进行粗糙度检测。
五、检测结论
通过对上海某大学拖曳水池实验室轨道系统的直线度、水平度、平行度及粗糙度进行检测，得出以下几点结论：
(1)拖曳水池轨道当前直线度的状况为：主轨中心线的直线度为：0.522mm;副轨中心线的直线度为：0.395mm。
副轨每0.5米Y值直线度偏差最大值为1.018mm(向南)，每0.5米Y值直线度偏差最小值为-0.996mm(向北)，每0.5米Y值直线度偏差平均值为0.009mm(向南);主轨每0.5米Y值直线度偏差最大值为0.980mm(向南)，每0.5米Y值直线度偏差最小值为-1.030mm(向北)，每0.5米Y值直线度偏差平均值为0.009mm(向南)。
(2) 拖曳水池轨道当前平行度的状况为：与设计轨距16600mm对比，主轨、副轨每0.5米平均轨距为16599.425mm，每0.5米轨距偏差最大值为1.101mm，每0.5米轨距偏差最小值为-1.902mm，每0.5米轨距偏差平均值为-0.575mm。
(3)拖曳水池轨道当前水平度的偏差状况为：主轨轨面平面度为：0.534mm，副轨轨面平面度为：0.420mm;
副轨每0.5米Z值水平度偏差最大值为1.437mm(向上)，每0.5米Z值水平度偏差最小值为-0.484mm(向下)，每0.5米Z值水平度偏差平均值为-0.006mm(向下);主轨每0.5米Z值水平度偏差最大值为0.755mm(向上)，每0.5米Z值水平度偏差最小值为-0.279mm(向下)，每0.5米Z值水平度偏差平均值为-0.003mm(向下)。
(4)拖曳水池轨道当前粗糙度的状况为：北侧轨道的轨面上表面粗糙度最小值为0.736μm，最大值为3.098μm，平均值为1.724μm;北侧轨道的其余表面(两侧面)的粗糙度为最小值为0.766μm，最大值为8.443μm，平均值为3.607μm;南侧轨道的轨面上表面粗糙度最小值为0.717μm，最大值为3.190μm，平均值为1.785μm;南侧轨道的其余表面(两侧面)的粗糙度为最小值为0.860μm，最大值为9.920μm，平均值为3.729μm。
