一、建筑结构概况
本次受检范围包括3幢房屋,位于陕西省西安市阎良区,分别为市场1期房屋、市场2期房屋和市场3期房屋。

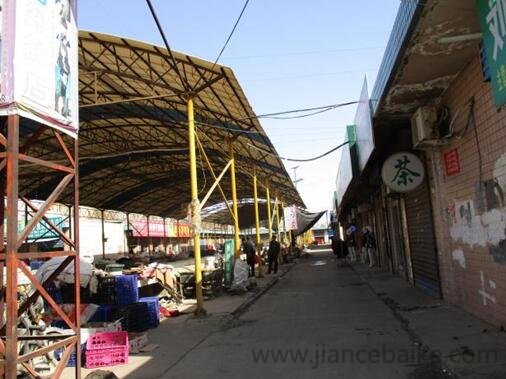

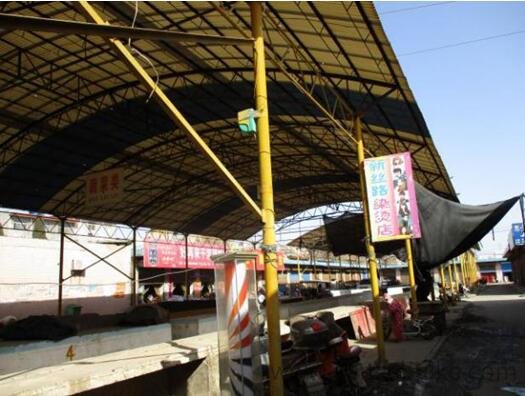

市场1期房屋为一幢单层轻型钢结构房屋,建造于2001 年,房屋平面布置呈矩形,东西方向轴线总宽约为11.0m,南北方向轴线总长约为232.0m,室内外高差约为0.15m,檐口高度约为7.05m,总建筑面积约为2552.0m2。该房屋钢柱直径为120mm。该房屋设计单位、施工单位、监理单位均不详。
市场2期房屋为一幢单层轻型钢结构房屋,建造于2017 年,房屋平面布置呈矩形,南北方向轴线总宽约为13.0m,东西方向轴线总长约为44.0m,室内外高差约为0.15m,檐口高度为7.05m,总建筑面积约为572.0m2。该房屋钢柱直径为120mm。房屋设计单位、施工单位、监理单位均不详。
市场3期房屋为一幢单层轻型钢结构房屋,建造于2017 年,房屋平面布置呈矩形,东西方向轴线总宽约为13.0m,南北方向轴线总长约为40.0m,室内外高差约为0.15m,檐口高度为7.05m,总建筑面积约为520.0m2。该房屋钢柱直径为120mm。房屋设计单位、施工单位、监理单位均不详。
二、检测的目的、范围和内容
为了解该批房屋的完损状况,西安市阎良区某路街道办事处特委托我司对该批房屋进行完损状况检测。
本次检测内容如下:
(1)房屋完损状况检测
采用文字、图纸、照片或录像等方法,记录房屋结构、装修、设备、非结构构件和建筑附属物的损坏部位、范围和程度,确定房屋完损等级。
(2)房屋变形检测
现场采用全站仪对钢结构房屋钢柱进行垂直度测量,检测钢柱的垂直度是否满足规范要求。
三、检查及分析结果
1.房屋完损状况检测
1.1 安芦市场1期房屋完损状况检测
为了解受检房屋完损状况,现场对市场1期房屋进行了完损状况检测。检测结果表明,市场1期主体结构整体性较差,部分钢柱存在变形、柱脚普遍生锈,屋架大面积锈蚀,各结构构件及连接节点焊缝不饱满。
1.2 市场2期房屋完损状况检测
为了解受检房屋完损状况,现场对市场2期房屋进行了完损状况检测。检测结果表明,市场2期主体结构整体性较差,各结构构件及连接节点基本完好,部分连接节点焊缝不饱满,柱脚普遍生锈,屋架大面积锈蚀。
1.3 市场3期房屋完损状况检测
为了解受检房屋完损状况,现场对受检市场3期房屋进行了完损状况检测。检测结果表明,市场3期主体结构整体性较差,个别构件连接节点锈蚀,部分连接节点焊缝不饱满,柱脚普遍生锈,屋架局部锈蚀。
2.房屋钢柱垂直度检测
根据检测条件,现场采用全站仪对受检房屋钢柱进行了垂直度测量。
测量结果表明:市场1期房屋所测钢柱垂直度均不满足《钢结构工程施工质量验收规范》(GB50205-2001)规定的限值;市场2期房屋所测钢柱中大部分钢柱垂直度不满足《钢结构工程施工质量验收规范》(GB50205-2001)规定的限值;市场3期房屋所测钢柱中大部分钢柱垂直度不满足《钢结构工程施工质量验收规范》(GB50205-2001)规定的限值(注:测量结果包含施工误差)。
3.房屋完损等级评定
根据《房屋完损等级评定标准(试行)》(城住字(84)第678号)对受检市场1期房屋、市场2期房屋和市场3期房屋的结构、装修和设备完损状况进行评定。
四、检测结论及建议
1.检测结论
通过对西安市阎良区某综合市场1期房屋、市场2期房屋和市场3期房屋的检测,得出以下几点结论:
(1)经检测,受检市场1期房屋、市场2期房屋和市场3期房屋位于陕西省西安市阎良区,主要作为批发市场使用。
(2)经检测,市场1期房屋所测钢柱垂直度均不满足规范限值;市场2期房屋所测钢柱中较多钢柱垂直度均不满足规范限值;市场3期房屋所测钢柱中较多钢柱垂直度均不满足规范限值。
(3)经检测,市场1期主体结构整体性较差,部分钢柱存在变形、柱脚普遍生锈,屋架大面积锈蚀,各结构构件及连接节点焊缝不饱满;市场2期房屋主体结构整体性良好,各结构构件及连接节点基本完好,屋面桁架轻微锈蚀,柱间支撑节点焊缝漏焊,个别柱脚轻微锈蚀;市场3期房屋主体结构整体性良好,各结构构件及连接节点基本完好,屋面局部破损,桁架轻微锈蚀,个别柱脚轻微锈蚀。
(4)根据《房屋完损等级评定标准(试行)》(城住字(84)第678号)中规定市场1期房屋,市场2期房屋和市场3期房屋均可评为一般损坏房。
2.处理建议
(1)建议对受检房屋存在的损伤进行修缮处理。
(2)建议对受检房屋进行除锈防腐处理;对个别连接节点焊缝存在缺陷的部位进行补焊加固处理。
(3)建议在后续使用过程中对受检房屋进行定期外观质量及变形监测。若发现原结构使用过程中有异常情况并存在安全隐患时,应及时采取有效处理措施。
五、主要技术依据
(1)《房屋完损等级评定标准(试行)》(城住字(84)第678号);
(2)《建筑结构检测技术标准》(GB/T50344-2004);
(3)《建筑变形测量规范》(JGJ8-2016);
(4)《钢结构施工质量验收规范》(GB50205-2001);
(5)《建筑地基基础设计规范》(GB50007-2011);
(6)委托方提供的其他资料等。
