一、工程概况

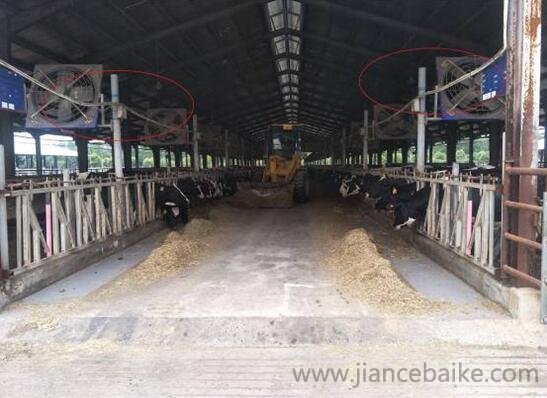

武汉某公司位于武汉市东西湖区辛安渡办事处，该公司四周以平原农田为主，本检测工程为后备牛舍7号，建筑面积为3132m2，建筑结构形式为地上一层的框排架结构，本建筑无外门窗，使用性质为饲喂奶牛场所。后备牛舍7号建成后已投入使用，但使用过程中出现奶牛触电导致死亡，存在安全隐患。为了解该牛舍的安全情况，以便于在后期改造中采取整改措施，杜绝安全隐患，特委托我司对上述房屋原电气安装工程施工质量进行全面检测，列明存在安全隐患部位。
二、检测目的、范围和内容
本次检测目的是为查明后备牛舍7号的电气工程是否按图纸施工，且施工质量是否符合图纸及相关规范要求、是否存在安全隐患、是否影响检修等，如存在电气安装施工质量问题及安全隐患，需列明部位，以便于在后期进行整改，为委托方整改提供依据。
本次检测范围为后备牛舍7号。
检测内容为：
(1)成套配电柜、控制柜(台、箱)和配电箱(盘)安装;
(2)电缆敷设;
(3)塑料护套线直敷布线;
(4)钢索配线;
(5)电缆头制作、导线连接和线路绝缘测试;
(6)普通灯具安装;
(7)开关、插座、风扇安装检查;
(8)接地装置安装;
(9)避雷引下线及接闪器安装;
(10)建筑物等电位联结;
(11)检测结论及处理建议。
三、检查及分析结果
1.现场电气安装工程施工质量检查

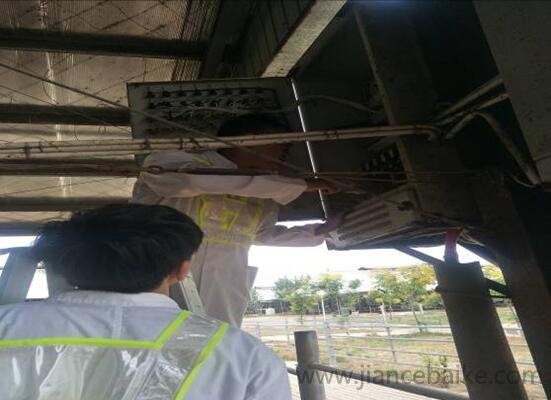

现场检查时，后备牛舍7号已部分整改，局部已增加了接地装置等。本次检测是对所有电气安装施工质量进行详细检查，所有区域电气安装工程施工质量存在质量通病。
2.现场检测数据及结果分析
现场用绝缘摇表和接地摇表分别对后备牛舍7号配电柜和钢结构引下点进行绝缘测试(检查前线路已整改过一次)，检测结果良好，符合规范要求。
四、检测结论与建议
1.检测结论
通过对后备牛舍7号电气安装工程施工质量现场检测，对检测情况进行分析，检测结论如下：
(1)不符合《建筑电气工程施工质量验收规范》(GB50303-2015)等规范相关条款要求，存在安全隐患。
(2)不符合《智能建筑工程质量验收规范》GB50339-2003)等规范相关条款的要求，影响正常使用。
(3)不符合《电工成套装置中的导线颜色》(GB2681-81)等规范相关条款的要求。
(4)不符合《建筑施工安全检查标准》(JGJ 59-2011)等规范相关条款的要求。
2.检测建议
依据现场检测检查情况，提出以下处理意见及建议：
(1) 更换该牛舍中所有的电线及导管，按照规范要求重新更换敷设经过第三方机构检验认证后新的电线及导管，做好防腐、防潮、防尘等措施。
(2) 整理该牛舍的所有风机设备，检查是否需要更换或维修。
(3) 建议更换该牛舍的二级配电柜、三级配电箱，且需要按规范要求布置，需要有漏电保护器，做好接地保护和绝缘措施等，同样做好防腐、防潮、防尘等措施，提高箱子防护等级。
(4) 做好所有外露可导电金属外壳可靠接地措施，不得就地接地，应随接地干线引至接地点，且按原设计图纸重新布置防雷接地措施，并预留防雷测试点，达到规范要求需有接地保护措施和接地标识。
(5) 所有的风机和三级配电箱要做好与立柱的绝缘防护措施，且安装高度要符合安全要求。
五、主要技术依据
(1)《建筑电气工程施工质量验收规范》(GB50303-2015);
(2)《火灾自动报警系统施工及验收规范》(GB50166-2007);
(3)《智能建筑工程质量验收规范》(GB50339-2003);
(4)《建筑施工安全检查标准》(JGJ 59-2011);
(5)《建筑设计防火规范》(GB 50016-2006);
(6)《施工现场临时用电安全技术规范》(JGJ 46-2005);
(7)《有色金属冶炼厂电力设计规范》(GB 50673-2011);
(8)《民用建筑电气设计规范》(JGJ16-2008);
(9)《电工成套装置中的导线颜色》(GB2681-81);
(10)《建筑物防雷设计规范》(GB50057-2010);
(11)委托方提供的图纸等相关资料。
