一、建筑物概况
项目地点位于上海市静安区天目东路，本次受检范围为该单位的指挥中心四层楼板，受检房屋为1幢7层的钢筋混凝土框架结构房屋，楼板为钢筋混凝土现浇板，房屋建造于2006年，总建筑面积约为1000.0m2，设计单位为上海某建筑设计研究院有限公司，施工单位不详，受检区域为该房屋四层8-10/L-K轴区域，现已作为机房使用。
二、检测目的、范围和内容
本次受检房屋位于上海市静安区，建筑面积约为1000.0m2，目前该公司拟在该房屋四层8-10/L-K轴区域放置四组电池柜，为了解四层8-10/L-K轴区域的楼板承载力，为后续能否放置设备提供依据，特委托我司对该区域楼板承载力进行检测，检测内容如下：
(1)建筑的使用情况调查
通过对现场的实地考察及向委托方了解、调查建筑的使用功能及使用情况，了解是否有改变结构以及用途变更等情况，了解房屋的修缮历史等。
(2)结构图的复核
根据委托方提供的结构图纸，现场采用DISTO TM A8激光测距仪、5M钢卷尺、PS200钢筋探测仪、0-200mm游标卡尺和DJLC-A楼板测厚仪等对该房屋的梁、柱、板的构件位置、截面尺寸、楼板厚度、钢筋布置等结构概况进行现场复核。
(3)房屋结构材料强度检测
按照《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007)、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)的规定，检测构件混凝土强度，判断混凝土的强度等级。
(4)房屋局部楼板承载力验算
根据《建筑结构荷载规范》(GB50009-2012)、《混凝土结构设计规范》(GB 50010-2010)等相关规范标准，对该房屋局部楼板的承载力进行验算。
三、检测及分析结果
1.房屋结构检测复核
根据委托方提供的图纸，对房屋建筑结构情况进行了检测与复核。主要包括构件截面尺寸等情况的抽样检测与复核。
(1)结构布置情况的检测与复核。采用DISTO TM A8激光测距仪和5M钢卷尺对房屋四层轴线尺寸进行抽样检测复核。现场复核结果表明，房屋四层的轴线尺寸与原设计图纸基本相符。
(2)主要结构构件截面尺寸的检测与复核。采用5M钢卷尺对梁、柱的截面尺寸进行测量，并与原设计图纸进行比较复核。现场复核结果表明，房屋主体结构四层部分的主要结构构件截面尺寸均与原设计图纸基本相符。

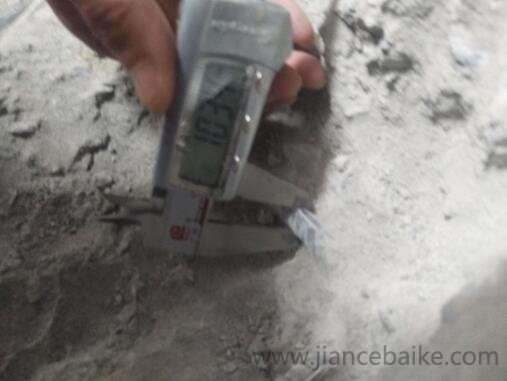

(3)主要钢筋混凝土构件配筋的调查。采用PS200钢筋探测仪对主要混凝土构件的配筋数量(包括箍筋间距和纵筋数量)和保护层厚度进行调查，个别构件凿开混凝土保护层，采用0-200mm游标卡尺量测钢筋直径，由于受现场条件约束，仅对个别构件进行抽查。检测结果表明，梁、柱板配筋与原设计图纸基本相符。
2.房屋使用情况调查
经过现场调查，该车间未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
3.设备放置情况
受检房屋四层8-10轴/L-K轴区域拟放置四组电池柜，具体做法如下：楼板上均匀铺设4根H型钢，H型钢上敷设钢板，四组电池柜放置在钢板上四组电池柜及钢构件总重量为40kN，均布在楼面上荷载取值为1.9kN/m2。
4.房屋完损检测
为明确受检房屋完损状况，现场对受检房屋建筑结构进行了完损检测。经检测，该房屋四层梁柱节点连接完好，外观质量良好，表面无蜂窝孔洞，裂缝等外观损伤。
5.房屋结构材料强度检测复核
5.1 混凝土碳化深度检测
现场采用酚酞试剂对该房屋部分构件的混凝土碳化深度进行测试。结果表明，房屋混凝土梁、板碳化深度均大于6.0mm。
5.2混凝土强度检测
为明确混凝土构件材料强度，现场检测按照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)，采用ZC3-A混凝土回弹仪，对房屋的梁、柱、板进行混凝土强度检测，受检房屋混凝土强度批推定值为33.5MPa，在根据《混凝土结构加固设计规范》(GB50367-2013)附录B既有结构混凝土回弹值龄期修正的规定，对该批构件混凝土强度进行修正，修正后的强度为31.1MPa，等级可评定为C30，综上可知，混凝土强度均与原设计值相符。
6.结构承载力验算
6.1验算条件
根据《建筑结构荷载规范》(GB50009-2012)、《混凝土结构设计规范》(GB 50010-2010)等相关规范标准，对受检房屋四层楼板、承载力进行计算验算。相关技术参数等取值如下：
(1)材料强度：
钢筋：梁主筋为HRB400级钢筋;箍筋为HPB235级、HRB335级钢筋;板钢筋为HPB235级、HRB335级钢筋，梁、板混凝土强度等级按实测C30取值。
(2)荷载取值：
恒荷载：2.75kN/m2(110厚现浇混凝土土板)+1.2kN/m2(60厚面层)=4.0kN/m2;
活荷载：8-10轴/L-K轴区域活荷载取1.9kN/m2(电池组荷载)+0.6kN/m2(其他)=2.5kN/m2;
6.2验算结果
采用中国建筑科学研究院编制结构设计软件PKPM(V4.1)建模计算，对受检区域楼板进行正常使用条件下的承载力验算。
四层：8-10轴/L-K轴区域楼板厚为110mm，板保护层厚取10mm，不计钢筋锈蚀，四周边界条件为固支，负弯矩区域不调幅，板承载力验算如下，四层楼板构件实际配筋面积与设计配筋面积详表6.6。
计算结果表明：受检区域在增加电池组后 ，8-10/L-K轴区域梁和楼板承载力满足要求。
四、结论与建议
1.结论
(1)检测的房屋位于上海市静安区，受检房屋为一幢7层的钢筋混凝土框架结构，平面形式近似矩形，建筑面积约为1000.0m2，框架柱主要尺寸600mm×700mm，东西向柱距向为7.2m，南北向柱距为4.45m，框架梁主要尺寸为400mm×550mm、400mm×500mm，楼板为现浇板，板厚为110mm，设计单位为上海某建筑设计研究院有限公司，施工单位不详;
(2)经检测，该房屋轴网尺寸、结构构件截面尺寸，梁、柱、板配筋与原设计图纸基本相符。
(3)经检测，该房屋四层梁柱节点连接完好，外观质量良好，表面无蜂窝孔洞，裂缝等外观损伤等;
(4)经检测，该房屋柱的梁、板、柱混凝土强度推定等级均为C30，材料强度与原设计图纸基本相符，达到设计要求。
(5)经计算，受检区域在增加电池组后，8-10/L-K轴区域楼板承载力满足设计要求。
2.建议
(1)建议使用期间按要求严格控制设备荷载;
(2)对受检区域楼板应定期进行检查、维护、维修，发现问题应及时进行处理。
五、主要技术依据
(1)《房屋质量检测规程》(DG/TJ08-79-2008);
(2)《建筑结构检测技术标准》(GB/T50344-2004);
(3)《混凝土结构现场检测技术标准》(GB/T 50784-2013);
(4)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);
(5)《混凝土结构设计规范》(GB 50010-2010);
(6)《建筑结构荷载规范》(GB50009-2012);
(7)委托方提供的相关资料。
